Dirençli dokunmatik panelin çalışma prensibi teorisi

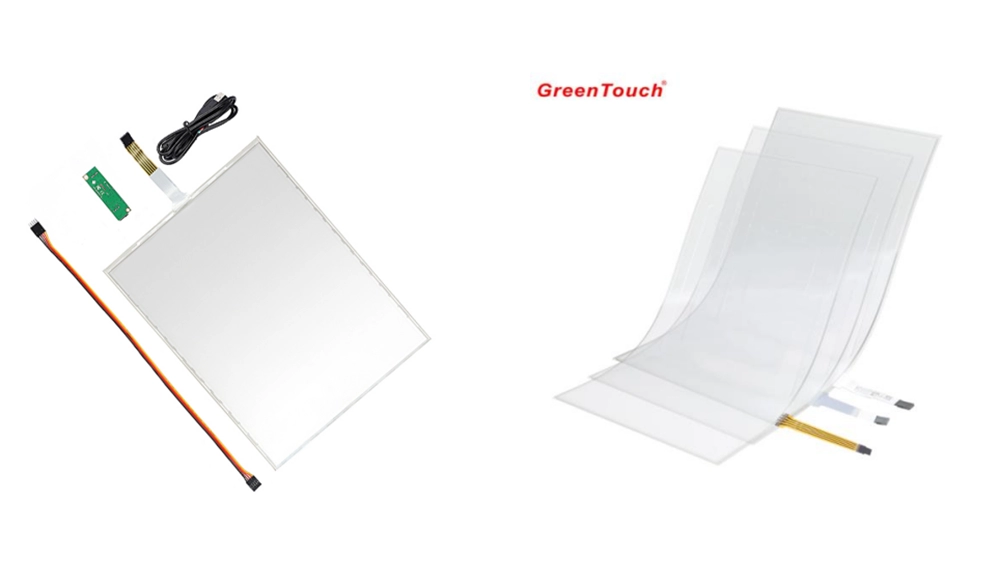

Dört telli dirençli dokunmatik ekran ve beş telli dirençli dokunmatik ekran dahil olmak üzere çalışma prensibi, esas olarak basınç algılama prensibiyle ekran içeriğinin çalıştırılması ve kontrol edilmesini sağlamaktır. Bu dokunmatik ekranın gövde kısmı, ekran yüzeyiyle son derece uyumlu çok katmanlı bir kompozit filmdir. Birinci katman cam veya pleksiglas, alt katman ise ikinci katman bölme katmanıdır. Üçüncü katman çok bileşenli reçine yüzey katmanıdır ve yüzey ayrıca şeffaf bir iletken katmanla kaplanmıştır; bu katmanın dış yüzeyi sertleştirilmiş, pürüzsüz ve çizilmeye dayanıklı bir plastik katmanla kaplanmıştır. Polyester yüzey katmanının yüzeyindeki iletken katman ve cam katman sensörü, birçok küçük ara parça ile ayrılmıştır. Akım yüzey katmanından geçer. Yüzey katmanına hafifçe dokunulduğunda, alt katmana temas eder ve kontrolör ilgili akımı okuyarak parmak pozisyonunun mesafesini hesaplar.

Bu dokunmatik ekran, dokunmatik bir ekran oluşturmak için iki adet yüksek şeffaflığa sahip iletken katman kullanır ve iki katman arasındaki mesafe yalnızca 2,5 mikrondur. Parmak ekrana dokunduğunda, normalde birbirinden yalıtılmış olan iki iletken katman, dokunma noktasında temas kurar. İletken katmanlardan biri Y ekseni yönünde 5V'luk düzgün bir voltaj alanına bağlı olduğundan, algılama katmanının voltajı sıfırdan değişir. Sıfır değilse, kontrolör bu bağlantıyı algıladıktan sonra A/D dönüşümü gerçekleştirir ve elde edilen voltaj değerini 5V ile karşılaştırarak dokunma noktasının Y ekseni koordinatını ve benzer şekilde X ekseni koordinatını elde eder. Bu, tüm dirençli teknoloji dokunmatik ekranlarında ortak olan en temel prensiptir.
