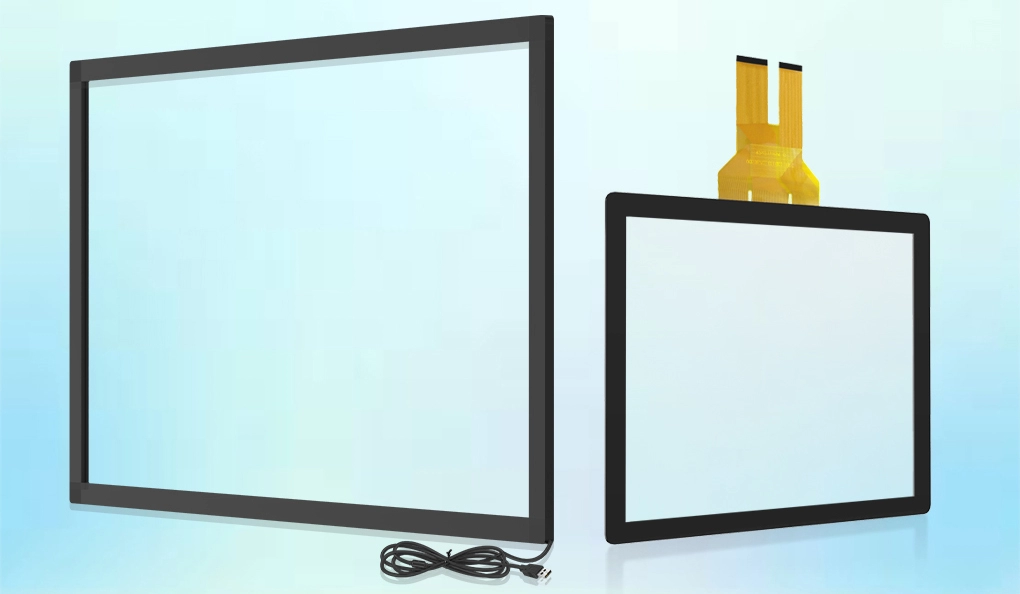

PCAP ve kızılötesi dokunmatik ekran arasındaki fark

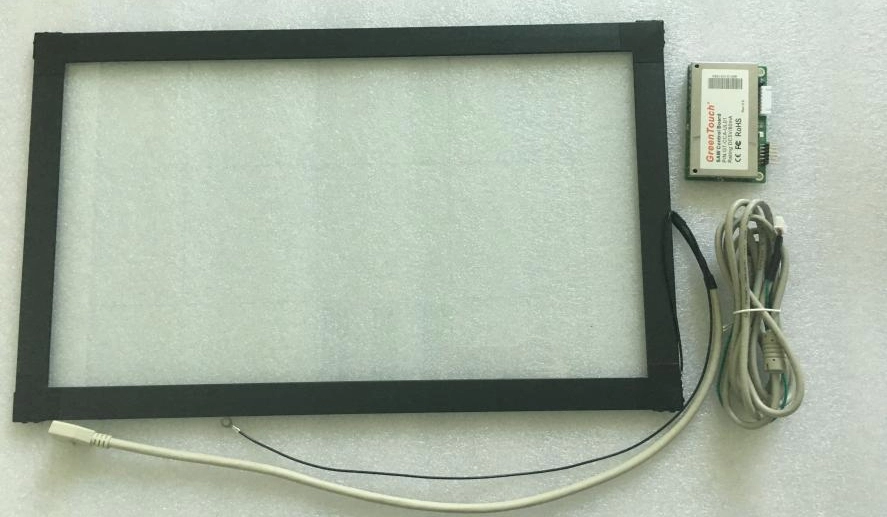

Kızılötesi teknolojili dokunmatik ekran, dokunmatik ekranın dış çerçevesine yerleştirilmiş kızılötesi ışın yayan ve alan algılama elemanlarından oluşur. Ekran yüzeyinde bir kızılötesi algılama ağı oluşturulur ve dokunulan herhangi bir nesne, dokunmatik ekrandaki kızılötesi ışınları değiştirerek dokunmatik ekran işlemini gerçekleştirir. Kızılötesi dokunmatik ekranın çalışma prensibi, kızılötesi ışın yayan ve alan algılama elemanlarını kullanan yüzey akustik dalga dokunmatik ekranına benzer.

Bu bileşenler, ekran yüzeyinde bir kızılötesi algılama ağı oluşturur ve dokunma yoluyla işlem gören nesneler (örneğin parmaklar), elektrik şokunun kızılötesi ışınlarını değiştirebilir ve daha sonra dokunmanın koordinat konumuna dönüştürülerek işlemin tepkisi gerçekleştirilebilir. Kızılötesi dokunmatik ekranda, ekranın dört tarafına yerleştirilmiş devre kartları, kızılötesi yayıcı tüpler ve kızılötesi alıcı tüplerle donatılmıştır ve bunlar, yatay ve dikey çapraz kızılötesi matrisi oluşturmak üzere birbirine karşılık gelir.

2. Kapasitif dokunmatik ekran

Kapasitif dokunmatik ekran, cam yüzeye yapıştırılmış şeffaf özel bir metal iletken malzemeden oluşur. Parmak metal tabakaya dokunduğunda, temas noktasının kapasitansı değişir, böylece ona bağlı osilatörün frekansı da değişir. Frekans değişimini ölçerek dokunma pozisyonu belirlenebilir ve böylece bilgi elde edilebilir. Kapasitans sıcaklık, nem veya topraklama koşullarına bağlı olarak değiştiğinden, daha az kararlıdır ve kaymaya eğilimlidir.
