GreenTouch'ın Özel Endüstriyel Dokunmatik Monitör Çözüm Sağlayıcı Yaklaşımı: EMC, IP65,IK08 Ön Koruma ve Montaj

Zorlu endüstriyel tesislerde etkileşimli görsel ekranların kullanılması, ciddi çevresel strese dayanacak şekilde tasarlanmış donanım gerektirir. Özel bir endüstriyel dokunmatik monitör çözüm sağlayıcısından kaynak almak  , ön korumanın, elektromanyetik uyumluluğun (EMC), darbe direncinin ve yapısal montajın güvenilir bir görsel terminale entegre edilmesini sağlar. Endüstriyel ortamlar havadaki partikülleri, sıvı yıkamaları, mekanik titreşimi ve elektriksel gürültüyü birleştirir. Bu ortamlara kurulan standart ticari ekranlar hızla su girişi, kırık kapak camı ve iletişim arızalarından muzdariptir.

Ön Korumanın Nelere Dayanması Gerektiğini Tanımlayın

Ön panel dayanıklılık özellikleri, kurulum sahasına özgü operasyonel tehlikelere uygun olmalıdır. Gıda işleme tesislerinde, otomatik araba yıkama tesislerinde ve kimyasal tesislerde, dokunmatik monitörler rutin olarak yüksek basınçlı yıkama işlemlerine tabi tutulur ve kostik temizleme deterjanlarına maruz bırakılır. Dış mekan kiosklarında ve otomatik transit terminallerinde monitörler rüzgarla savrulan yağmur, toz, doğrudan güneş ışığı ve geniş sıcaklık dalgalanmalarıyla karşılaşır.

IK08 darbe direncine sahip kimyasal olarak güçlendirilmiş ön kapak camının belirtilmesi, monitörün düşen aletlerden, ağır ekipmanlardan veya vandalizmden kaynaklanan mekanik darbelere karşı dayanıklı olmasını sağlar. Kimyasal temperleme, yüzey sıkıştırmasını (CS ≥ 450 MPa) ve katman derinliğini (DOL ≥ 30 µm) artırarak, ön camın 300 mm'den düşen 1,7 kg'lık çelik kütleye eşdeğer 5 Joule darbe testine dayanmasına olanak tanır. Dış mekan ve yüksek titreşimli uygulamalar için ön cam kalınlığı 3 mm, 4 mm veya daha kalın konfigürasyonlara göre özelleştirilebilir.

Parlama önleyici (AG) kimyasal aşındırma, 60 ila 90 GU parlaklık dereceleriyle üstteki yansımaları ve sert güneş ışığını dağıtırken, yansıma önleyici (AR) kaplamalar, ışık geçirgenliğini ve kontrastı en üst düzeye çıkarmak için yüzey yansımasını %1,5'in altına düşürür. Parmak izi önleyici (AF) oleofobik işlemler, başlangıçtaki su temas açılarını 110°'nin üzerinde tutarak yağ ve gres birikimini önler ve günlük silme temizliğini kolaylaştırır.

Montaj Tasarımı Sayesinde Mührü Koruyun

Dayanıklı bir IP65 ön yalıtım elde etmek, dikkatli bir mekanik montaj entegrasyonu gerektirir. Monitör çerçevesi ile ana makine kesiti arasındaki conta, dahili LCD paneli bozmadan eşit sıkıştırmayı korumalıdır. Shore A 40 ila 60 durometre derecesine sahip yüksek dereceli kapalı hücreli silikon veya EPDM çevre contaları, -20°C ila 70°C arasındaki çalışma sıcaklıklarında tutarlı sızdırmazlık performansı sağlar.

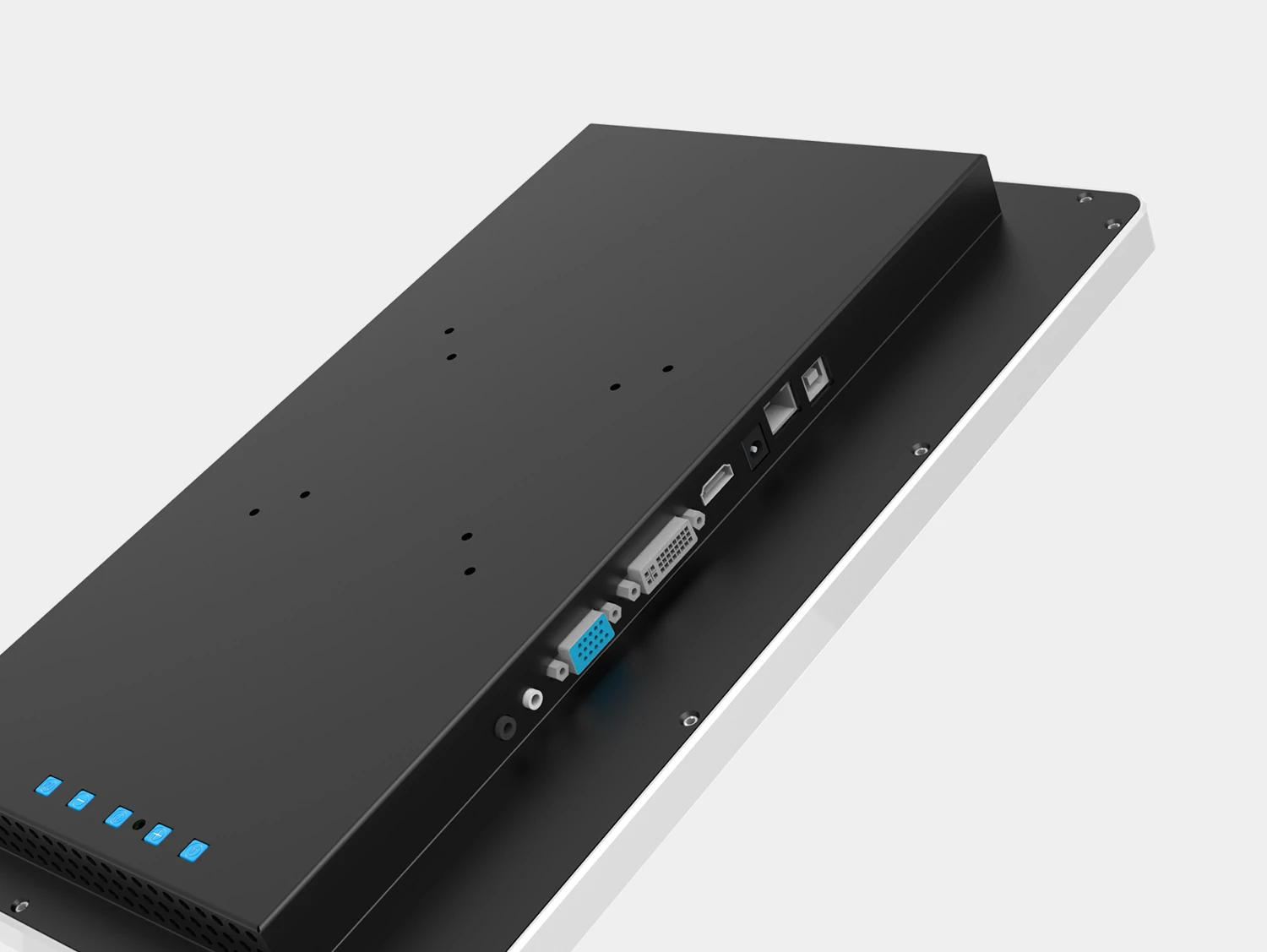

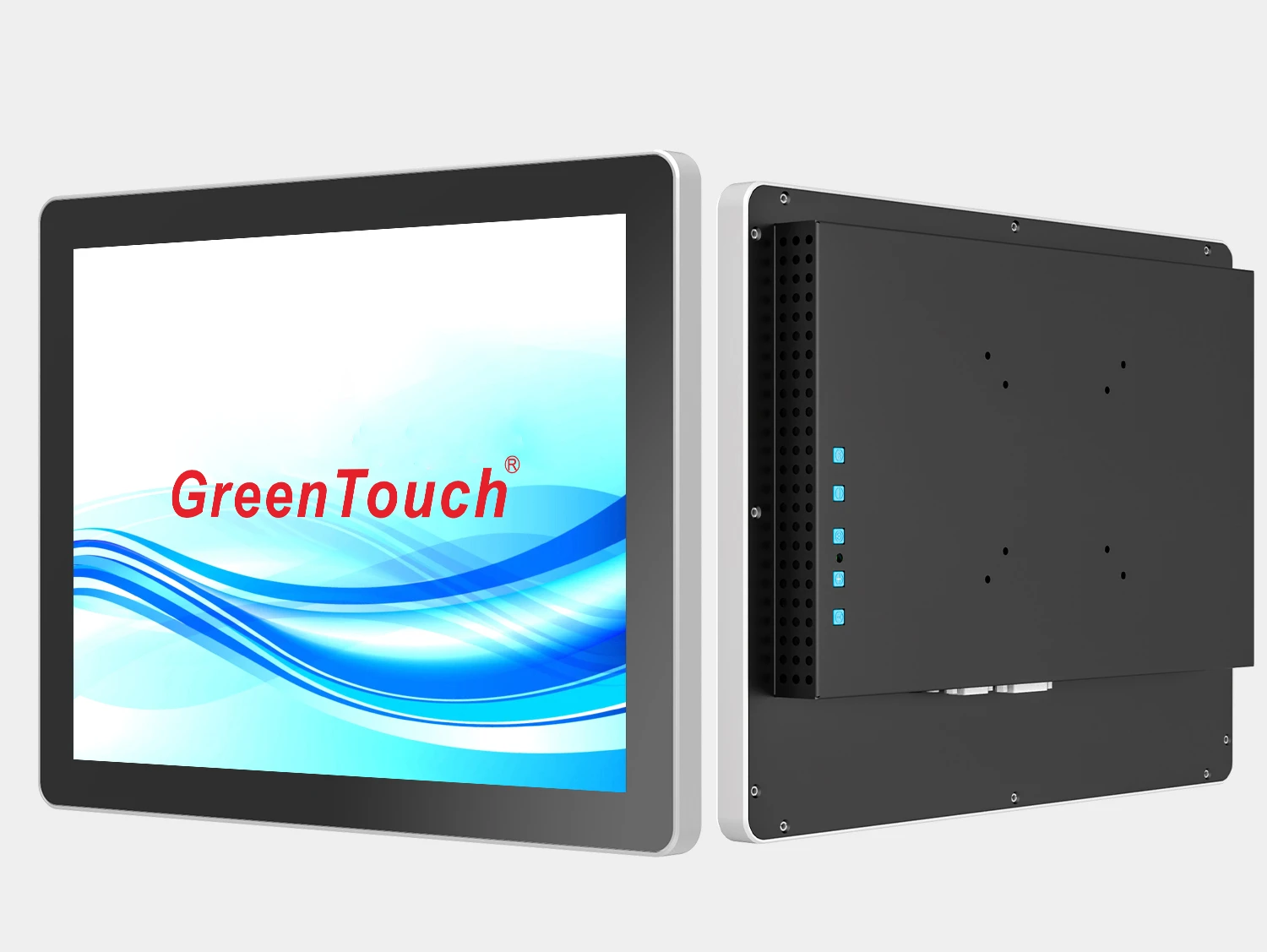

GreenTouch  endüstriyel dokunmatik monitör montaj konfigürasyonları, gömme kiosk entegrasyonu için yan montaj braketlerine sahip açık çerçeve tasarımlarını, mafsallı döner kollar için arka VESA modellerini (M4 dişli eklentilerle 75x75 mm ve M4 eklentilerle 100x100 mm) ve 0,8 ila 1,2 Nm eşit sıkma torku kullanarak ön contayı muhafaza kesitine doğru sıkıştıran arka kelepçe braketlerine sahip panel montajlı mimarileri içerir.

Topraklama ve Kablo Mimarisi Sayesinde EMC'yi Kontrol Edin

Endüstriyel üretim tesisleri, yüksek güçlü değişken frekanslı motor sürücüleri, ağır kontaktörler ve yüksek voltajlı güç dönüştürücüler dahil olmak üzere önemli elektromanyetik girişim kaynakları içerir. Korumasız monitör elektronikleri bu ortamlarda dokunma koordinat titreşimi, video yırtılması ve sinyal iletişiminde kesintiler yaşayabilir.

Dahili Metalik Muhafaza Koruması ve Faraday İzolasyonu

Endüstriyel monitörler, Faraday kafesi görevi gören, hassas dahili denetleyici elektroniklerini harici elektromanyetik alanlardan ve yayılan radyo frekansı gürültüsünden izole eden ağır galvanizli çelik (SECC) ve yapısal alüminyum kasa kullanır. Bu metalik muhafazalar EN 55032 emisyonları ve EN 61000-4-2 ESD bağışıklık standartlarına uygundur.

Yıldız Topraklama ve Ekranlı Kablolama Mimarisi

Ekran kasası ile ana endüstriyel bilgisayar arasındaki topraklama döngüleri, video ve dokunma sinyallerini bozan ortak mod gürültüsüne neden olur. Özel bir yıldız topraklama mimarisinin uygulanması, ekran kasasının, dokunmatik denetleyicinin ve ana bilgisayarın aynı düşük empedanslı toprak potansiyelini paylaşmasını sağlar. Entegre ferrit bastırıcılara sahip çift ekranlı video ve USB kablolarının kullanılması sinyal bütünlüğünü daha da korur.

Koruma Özelliklerinin Termal Sorunlar Oluşturmasını Önleyin

Yüksek IP giriş koruması için tasarlanan kapalı muhafazalar, önemli termal yönetim zorlukları sunar. Soğutma havalandırma deliklerinin ortadan kaldırılması, nem ve toz girişini önler ancak LCD arka ışığı ve güç dönüştürücüsü tarafından üretilen dahili ısıyı kasa içinde hapseder.

15 ila 25 mm kanat aralığına sahip arka soğutucu kanatçıkları, dahili ısıyı doğal konveksiyon yoluyla dışarı doğru ortam kabin havasına aktarır, termal direnci 1,2°C/W'nin altında tutar ve arızaya eğilimli soğutma fanlarına olan ihtiyacı ortadan kaldırır. İletim soğutmalı mimariler, ısı üreten zamanlama kontrolörlerini ve güç bileşenlerini, 2,0 ila 3,5 W/mK termal iletkenliğe sahip yüksek iletkenlikli silikon boşluk pedleri kullanarak doğrudan alüminyum arka kasaya termal olarak bağlar ve 50.000 saati aşan sürekli çalışmayı aşan MTBF yaşam döngülerini destekler.

Yalnızca Monitörü Değil, Biten Montajı da Doğrulayın

Kapsamlı kalite yeterliliği, etkileşimli montajın tamamının test edilmesini gerektirir. Gerçek üretim kasası içindeki dokunmatik monitörün değerlendirilmesi, metal çerçevelerin parazitik kapasitans oluşturmadığını, çevre contalarının eşit şekilde sıkıştırıldığını ve dahili kabloların çalışma koşulları altında titreşim yorgunluğundan etkilenmediğini doğrular.

Üretimden Önce Kabul Kriterlerini Tanımlayın

Açık mühendislik kabul kriterlerinin oluşturulması, pilot üretim sırasında maliyetli anlaşmazlıkları önler. Mühendislik belgeleri, takım imalatı başlamadan önce izin verilen piksel kusurlarını, optik geçirgenliği, dokunma koordinat doğruluğunu, ön conta sıkıştırmasını ve mevzuata uygunluk standartlarını belirtmelidir.

EMC, IP65 ve IK08 Dokunmatik Monitörler hakkında SSS

Otomasyon mühendisleri ve sistem tasarımcıları monitör seçimi sırasında bu dayanıklılık sorularını düzenli olarak değerlendirir.

Ön IP65 Derecelendirmesi Arka Monitör Kasasını Korur mu?

Hayır. IP65 derecesi, yalıtımlı bir panel boşluğuna doğru şekilde monte edildiğinde özellikle ön ekran çerçevesi ve cam yüzeyi için geçerlidir. Arka kasa tipik olarak bir IP20 derecelendirmesine sahiptir ve korumalı bir muhafaza veya kabin içine yerleştirilmelidir.

IK08 Darbe Derecelendirmesi Endüstriyel Operasyonları Nasıl Korur?

IK08 derecesi, ön kapak camının 300 mm yükseklikten 1,7 kg'lık bir çelik kütlenin düşmesine eşdeğer olan 5 Joule'lük bir darbeye dayandığını onaylar. Bu mekanik dayanıklılık, ekranı kazara alet çarpmalarına ve vandalizme karşı korur.

Endüstriyel DC Monitörler için Hangi Güç Koruma Özellikleri Standarttır?

Endüstriyel monitörler, dahili bileşenleri fabrikadaki elektrik geçişlerinden koruyan, aşırı voltaj, aşırı akım, ters polarite ve aşırı gerilim korumasına sahip geniş voltajlı DC giriş devresini (tipik olarak 9V ila 36V DC) içerir.

GreenTouch ile Kurulu Koruma Konseptini İnceleyin

Endüstriyel bir dokunmatik monitör çözümü tasarlamak, giriş yalıtımı, darbe direnci, termal dağılım ve elektromanyetik uyumluluğun uyumlu hale getirilmesini gerektirir. Deneyimli bir çözüm sağlayıcısından donanım tedarik etmek, mekanik braketlerin, ön contaların ve denetleyici donanım yazılımının zorlu çalışma ortamlarında güvenilir şekilde çalışmasını sağlar. Otomasyon mühendisleri, makine üreticileri ve sistem entegratörleri,  mühendislik incelemesi ve prototip değerlendirmesi için muhafaza çizimlerini ve çevresel spesifikasyonlarını doğrudan https://www.greentouch.com.cn/ adresinden gönderebilirler .
