12 Noktalı PCAP Dokunmatik Folyo: Dokunma Doğruluğunu İnteraktif Uygulamalarla Eşleştirme

Etkileşimli ekranların, kullanıcılar nesnelere dokunduğunda, sürüklediğinde, içeriği yakınlaştırdığında veya görüntüleri döndürdüğünde doğal tepki vermesi bekleniyor. Ekipman üreticileri için bu deneyime ulaşmak, uygun çözünürlüğe sahip bir ekranın seçilmesinden daha fazlasını gerektirir. Dokunma sensörü parmak hareketlerini tutarlı bir şekilde algılamalı, gerekli hareketleri desteklemeli ve bitmiş cihazın mekanik yapısına uymalıdır.

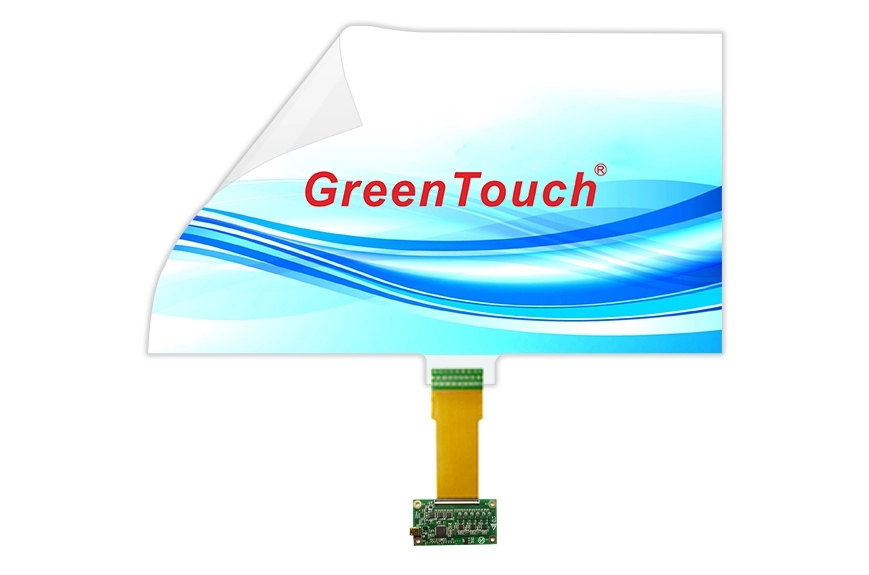

İnteraktif Dokunmatik Folyo 10,1 - 32 İnç (XTM Serisi),  cam, akrilik veya polikarbonat yüzeylere dokunma işlevselliği eklemesi gereken projeler için tasarlanmıştır. 12 temas noktasını destekleyen etkileşimli projeksiyonlu kapasitif (PCAP) teknolojisiyle bu seri, bilgi büfeleri, satış otomatları, etkileşimli vitrinler, dijital tabelalar, akıllı konferans masaları ve oyun masaları için düşünülebilir.

Ancak temas noktalarının sayısı tek başına kullanıcı deneyiminin kalitesini belirlemez. Dokunma doğruluğunun, ekran boyutlarının, kurulum kalitesinin ve yazılım davranışının birlikte nasıl çalıştığını anlamak, üreticilerin doğru dokunmatik çözümü seçmesine ve entegre etmesine yardımcı olur.

Pratikte 12 Noktalı PCAP Dokunuşu Ne Anlama Geliyor?

Öngörülen kapasitif dokunma teknolojisi, bir parmak algılama yüzeyine yaklaştığında veya temas ettiğinde elektrik alanındaki değişiklikleri algılar. Denetleyici, dokunma konumlarını belirlemek ve bunları ana sisteme bildirmek için bu sinyalleri işler.

12 noktalı PCAP dokunmatik folyo, tüm sistemin özelliklerine bağlı olarak 12'ye kadar eşzamanlı temas noktasını destekleyebilir. Bu, bir uygulamanın aynı anda ekranla etkileşimde bulunmak için birden fazla parmağı gerektirdiği durumlarda kullanışlıdır.

Örneğin, bir kullanıcı bir haritayı yakınlaştırmak, bir görüntüyü döndürmek veya etkileşimli bir tablodaki bir nesneyi değiştirmek için iki parmağını kullanabilir. İşbirliğine dayalı bir uygulama aynı zamanda birden fazla kullanıcının ekranın farklı alanlarıyla etkileşime girmesine de olanak tanıyabilir. Bu durumlarda çoklu dokunma özelliği yazılıma daha fazla giriş bilgisi sağlar.

Ancak 12 temas noktasının desteklenmesi her hareketin doğru şekilde gerçekleştirileceğini otomatik olarak garanti etmez. İşletim sistemi, uygulama yazılımı, denetleyici yapılandırması ve mekanik kurulumun tamamı nihai sonucu etkiler. Geliştiriciler, yalnızca sensörün maksimum temas noktası spesifikasyonuna güvenmek yerine amaçlanan hareketleri cihazın tamamında test etmelidir.

Dokunma Doğruluğunu Amaçlanan Uygulamayla Eşleştirin

Farklı etkileşimli cihazlar, dokunma algılama konusunda farklı talepler doğurur. Bir dokunmatik folyoyu seçmeden önce ekipman tasarımcıları, kullanıcıların arayüzle nasıl etkileşime gireceğini ve hangi tür girdilerin en önemli olduğunu belirlemelidir.

Bilgi kioskları için tek parmakla doğru seçim çoğu zaman temel gereksinimdir. Kullanıcıların tekrar tekrar denemeye gerek kalmadan menü öğelerine dokunması, hizmetleri seçmesi ve arayüz ekranları arasında geçiş yapması gerekir. Test, düğme tepkisine, ekran kenarlarına yakın dokunma kaydına ve aktif alan boyunca tutarlı çalışmaya odaklanmalıdır.

Otomat makinelerinin farklı bir etkileşim modeli vardır. Kullanıcılar ürünleri seçebilir, miktarları ayarlayabilir veya ödeme seçeneklerinde gezinebilir. Dokunmatik arayüz kasıtlı seçimleri güvenilir bir şekilde kaydetmeli ve rutin temizlik sonrasında kullanılabilir kalmalıdır.

Etkileşimli masalar ve oyun masaları daha kapsamlı çoklu dokunma testleri gerektirebilir. Nesneleri sürüklemek, grafikleri döndürmek ve iki parmakla yakınlaştırma yapmak yüzey boyunca tutarlı bir his vermelidir. Birden fazla kullanıcı aynı anda etkileşimde bulunuyorsa test, ayrı dokunma konumlarını ve örtüşen hareketleri de kapsamalıdır.

Bu uygulamalar için, 12 noktalı PCAP özelliğine sahip İnteraktif Dokunmatik Folyo, çoklu dokunmatik giriş için bir temel sağlar. Nihai seçim yine de gerçek yazılımı, beklenen eşzamanlı kullanıcı sayısını ve ekranın fiziksel düzenini yansıtmalıdır.

Ekran Boyutu ve Aktif Dokunma Alanı Birlikte Çalışmalıdır

XTM serisi, 10,1 ila 32 inç arasındaki boyutları kapsar ve 16:9, 4:3 ve 16:10 en boy oranlarında seçenekler sunar. Bu aralık, ekipman üreticilerinin ekran ve muhafaza tasarımlarının yanı sıra dokunmatik katmanı da dikkate almasına olanak tanır.

Doğru diyagonal boyutu seçmek yalnızca ilk adımdır. Dokunmatik folyonun aktif alanı, kullanılabilir ekran alanına karşılık gelmeli ve sensör, amaçlanan dokunmatik yüzeyin arkasına doğru şekilde yerleştirilmelidir.

Örneğin, bir self-servis kiosk'a kurulan 21,5 inçlik bir ekran, görünür alanın boyutlarını değiştiren bir çerçeveye, montaj çerçevesine veya koruyucu cama sahip olabilir. Sensör ve ekran yanlış hizalanırsa rapor edilen dokunma konumu, kullanıcı tarafından seçilen konuma karşılık gelmeyebilir.

Sipariş vermeden önce ekranın çapraz boyutunu, en boy oranını, aktif alanını, montaj boyutlarını ve sensörün amaçlanan konumunu onaylayın. Özel bir boyutun gerekli olduğu durumlarda, muhafazayı tamamlamadan önce mekanik çizimi ve kurulum düzenlemesini tedarikçiyle görüşün.

Ayrıca köşelerde ve kenarlarda dokunma tepkisini test etmeye değer. Bu konumlar, temel orta ekran testi sırasında görünmeyebilecek hizalama veya entegrasyon sorunlarını ortaya çıkarabilir.

Cam, Akrilik ve Polikarbonat için Şeffaf Dokunmatik Folyo

Dokunmatik folyonun en büyük avantajı, geleneksel çerçeveli bir dokunmatik panel gerektirmeden etkileşimli işlevsellik ekleyebilmesidir. XTM serisi, ultra ince, 0,2 mm'lik şeffaf bir PET film kullanır ve cam, akrilik ve polikarbonat ile uygulamalar için tasarlanmıştır.

Belirtilen ışık geçirgenliği en az %93 olup, altta yatan içeriğin görünür kalması gereken vitrinler ve dijital tabelalar için şeffaflığı önemli bir husus haline getirmektedir. Gerçek optik performans aynı zamanda ekrana, alt tabakaya, yapıştırıcılara, yüzey işlemlerine ve kurulum kalitesine de bağlı olacaktır.

Her substrat uygun hazırlık gerektirir. Film uygulanmadan önce montaj yüzeyi temiz, kuru ve düz olmalıdır. Toz, sıkışan hava, kırışıklıklar veya eşit olmayan yapışma, bitmiş görünümü etkileyebilir ve sorun gidermeyi zorlaştırabilir.

Özel seçenekler arasında parlama önleyici (AG), parmak izi önleyici (AF) ve yansıma önleyici (AR) uygulamaların yanı sıra boyut, logo ve yapıştırma hizmetleri de yer alır. Bu seçenekler her proje için otomatik olarak seçilmek yerine, görüntüleme ortamına ve bakım gereksinimlerine göre değerlendirilmelidir.

Kavisli uygulamalar için, amaçlanan geometriyi ve montaj koşullarını tedarikçiyle teyit edin. XTM serisi düz ve kavisli uygulamaları desteklese de, üretim öncesinde spesifik eğrilik ve montaj tasarımı için uyumluluk doğrulanmalıdır.

Kurulum Kalitesinin Dokunmatik Performansı Üzerinde Doğrudan Etkisi Vardır

Uygun bir sensör bile yanlış takıldığında tutarsız performans gösterebilir. Kontrollü bir kurulum süreci, cihaz üretime girmeden önce önlenebilir sorunların azaltılmasına yardımcı olur.

Camın veya diğer uyumlu alt tabakanın arka yüzeyini temizleyip kurutarak başlayın. Koruyucu tabakayı filmden çıkarın ve tedarikçinin talimatlarına göre algılama tarafını tanımlayın. Sensörü montaj yüzeyine uygulamadan önce dikkatlice hizalayın.

Yapışma sırasında yavaş yavaş çalışın ve sıkışan havayı çıkarmak için uygun bir kazıyıcı kullanın. Esnek devrede kırışıklıklardan, eşit olmayan basınçtan ve gereksiz çekmelerden kaçının. Film sabitlendikten sonra esnek baskılı devresini (FPC) belirlenen konnektörü kullanarak eşleşen denetleyiciye bağlayın.

Kontrol cihazı daha sonra birlikte verilen USB kablosu aracılığıyla ana cihaza bağlanabilir. Dokunma performansını değerlendirmeden önce gerekli sistem kurulumunu ve kalibrasyonunu tamamlayın.

Bildirilen dokunma koordinatlarının görünür arayüzle eşleşip eşleşmediğini kontrol ederken kalibrasyon özellikle önemlidir. Köşeler, kenarlar ve merkez dahil olmak üzere ekranın çeşitli noktalarını test edin. Tutarlı bir sapma ortaya çıkarsa sensörün arızalı olduğunu varsaymadan önce hizalamayı ve kalibrasyonu kontrol edin.

Üretim ortamları için bu adımların belgelenmesi, farklı teknisyenlerin aynı süreci takip etmesine yardımcı olur ve kurulumla ilgili sorunların izlenmesini kolaylaştırır.

USB Bağlantısını ve İşletim Sistemi Uyumluluğunu Kontrol Edin

Dokunma doğruluğu aynı zamanda denetleyicinin ana sistemle nasıl iletişim kurduğuna da bağlıdır. XTM serisi bir USB 2.0 tam hızlı arayüz kullanır ve Windows, Android ve Linux ile uyumluluk için tasarlanmıştır.

OEM projeleri için seçilen denetleyicinin ve ana cihazın, amaçlanan işletim sistemi sürümü altında birlikte çalıştığını doğrulayın. Temel bağlantı testleri cihazın tanındığını, dokunma koordinatlarının doğru şekilde bildirildiğini ve uygulamanın gerekli hareketlere yanıt verdiğini doğrulamalıdır.

Tedarikçi, arayüzün sürücüsüz olduğunu ve kalibrasyonun hala gerekli olduğunu belirtiyor. Gerçek kurulum gereksinimleri, özellikle gömülü sistemler veya özelleştirilmiş işletim sistemi görüntüleri için seçilen donanım ve yazılım ortamına göre doğrulanmalıdır.

Pratik bir kabul testi, tekrarlanan dokunmaları, sürekli sürüklemeyi, iki parmakla yakınlaştırmayı ve döndürmeyi ve eşzamanlı dokunma girişini içermelidir. Testleri kurulumdan sonra ve montaj nihai muhafazasına yerleştirildikten sonra tekrar gerçekleştirin. Bu, tek başına dokunmatik folyo yerine tüm cihaz yapısından kaynaklanan sorunların belirlenmesine yardımcı olur.

Ticari ve Halka Açık Ekipmanların Dayanıklılığını Değerlendirin

Halka açık ortamlardaki dokunmatik cihazlar sık ​​etkileşimden daha fazlasıyla karşı karşıya kalmaktadır. Ayrıca parmak izlerine, rutin temizliğe, kazara darbelere ve neme de maruz kalabilirler.

XTM serisi, IP67 su geçirmez korumayı ve vandalizme ve kirliliğe karşı direnci belirtir. Bu özellikler, halka açık ekipmanlara yönelik dokunmatik çözümlerin değerlendirilmesinde önemlidir, ancak proje ekipleri, bitmiş bir üründe bunlara güvenmeden önce geçerli test koşullarını ve koruma kapsamını doğrulamalıdır.

Özellikle, dokunmatik folyonun belirtilen koruma seviyesinin cihazın tamamına otomatik olarak uygulanacağı varsayılmamalıdır. Muhafaza, dikişler, kablo çıkışları, denetleyici, konektörler ve kurulum yöntemi, monte edilen sistemin suya ve kirletici maddelere karşı direncini etkileyebilir.

Otomatik satış makineleri ve bilgi büfeleri için gerçek temizlik maddelerini, kullanım sıklığını, sıvılara maruz kalmayı ve beklenen hizmet koşullarını göz önünde bulundurun. Temsili koşullar altında test edilen bir prototip, seçilen yapının uygulamanın gereksinimlerini karşıladığının doğrulanmasına yardımcı olabilir.

Ürün Entegrasyonunu Destekleyen Bir Tedarikçiyle Çalışın

Dokunmatik folyo seçimi genellikle daha büyük bir ekipman geliştirme projesinin parçasıdır. Tedarikçinin özelleştirmeyi, kontrolör entegrasyonunu, üretim tutarlılığını ve teknik iletişimi destekleme yeteneği bu nedenle sensör spesifikasyonu kadar önemli olabilir.

Shenzhen GreenTouch Technology Co, Ltd. kapasitif ve dirençli dokunmatik ekranlar, kızılötesi dokunmatik çerçeveler, nano dokunmatik folyo, dokunmatik monitörler ve entegre dokunmatik sistemler sunan profesyonel bir dokunmatik ürün üreticisidir. Üretim yetenekleri arasında Sınıf 1000 tozsuz laminasyon atölyesi, çoklu yapıştırma teknikleri ve 5.000 metrekareyi kapsayan standart bir üretim atölyesi bulunmaktadır.

Şirket ayrıca 20'den fazla teknik mühendisi, yılda 50'den fazla yeni ürünü ve 10'dan fazla yıllık patenti rapor etmektedir. Kalite ve ürün kimlik bilgileri arasında CE, FCC, CB ve RoHS gibi ürün sertifikalarının yanı sıra ISO 9001 ve ISO 14001 yönetim sistemi sertifikaları da bulunmaktadır.

Bir XTM serisi projesi için alıcılar, hedef ekran boyutunu, alt tabaka malzemesini, en boy oranını, beklenen dokunma hareketlerini, ana bilgisayar işletim sistemini ve mümkünse kurulum çizimlerini sağlamalıdır. Bu ayrıntılar, standart bir boyutun uygun olup olmadığının veya özelleştirme ve ek doğrulamanın gerekli olup olmadığının belirlenmesine yardımcı olur.

Dokunmatik Folyonuzu Sonlandırmadan Önce Pratik Bir Kontrol Listesi

Üretim için dokunmatik folyoyu onaylamadan önce aşağıdaki noktaları gözden geçirin:

• Dokunma gereksinimleri: Uygulamanın tek parmakla girişe, çoklu dokunma hareketlerine veya birkaç kullanıcının eşzamanlı etkileşimine ihtiyaç duyup duymadığını doğrulayın.

• Ekran uyumluluğu: Çapraz boyutu, en boy oranını, aktif alanı ve sensör hizalamasını doğrulayın.

• Alt tabaka ve kurulum: Malzeme uyumluluğunu, yüzey hazırlığını, montaj geometrisini ve kavisli yüzey gereksinimlerini doğrulayın.

• Denetleyici ve yazılım: USB bağlantısını, işletim sistemi tanımayı, kalibrasyonu ve uygulama davranışını test edin.

• Optik performans: Şeffaflığı, yansımaları, parlamayı ve isteğe bağlı yüzey işlemlerinin uygunluğunu değerlendirin.

• Çevresel koşullar: Temizleme yöntemlerini, neme maruz kalmayı, mekanik korumayı ve muhafazanın tamamının gereksinimlerini gözden geçirin.

• Üretim doğrulaması: Toplu üretimi onaylamadan önce bitmiş montajı gerçekçi çalışma koşulları altında test edin.

Yapılandırılmış bir değerlendirme, üreticilerin sensör özellikleri ile bitmiş etkileşimli cihazın performansı arasında ayrım yapmasına yardımcı olur.

Çözüm

12 noktalı PCAP dokunmatik folyoyu seçmek, eşzamanlı dokunmatik girişleri saymaktan daha fazlasını gerektirir. Doğru çözüm, amaçlanan hareketlere, ekran geometrisine, alt tabakaya, denetleyiciye, yazılıma ve işletim ortamına uygun olmalıdır. Tutarlı sonuçlara ulaşmak için kurulum ve sistem düzeyinde testler eşit derecede önemlidir.

İnteraktif Dokunmatik Folyo 10,1 - 32 İnç (XTM Serisi) , 12 noktalı PCAP dokunuşu, 0,2 mm şeffaf PET film, çoklu ekran boyutları ve düz veya kavisli uygulamalar için özelleştirme seçeneklerinin bir kombinasyonunu sunar. OEM'ler ve sistem entegratörleri, gereksinimleri erken tanımlayarak ve tüm montajı doğrulayarak kiosklar, satış otomatları, dijital tabelalar, etkileşimli masalar ve diğer dokunmatik ekipmanlar için daha bilinçli kararlar verebilir.

Özelleştirilmiş dokunmatik arayüz gerektiren projeler için ShenZhen GreenTouch Technology Co.,Ltd. Mevcut boyutlar, alt tabaka uyumluluğu, denetleyici yapılandırması ve kurulum gereksinimleri konusunda danışılabilir.
