Küçük Dirençli Dokunmatik Ekranlarda 4096×4096 Çözünürlük: Ne İfade Ediyor?

Endüstriyel bir terminal, el tipi teşhis cihazı veya kompakt kontrol paneli için dokunmatik ekran seçerken, çözünürlük genellikle mühendislerin ilk fark ettiği özelliklerden biridir. 4096 × 4096 çözünürlükle reklamı yapılan bir ekran, olağanüstü derecede ayrıntılı bir görüntü sunuyor gibi görünebilir ancak bu rakamın dirençli dokunmatik teknoloji bağlamında anlaşılması gerekir. Ekran çözünürlüğü, dokunmatik konumlandırma doğruluğu, ekran boyutu ve çalışma ortamının tümü, dokunmatik panelin gerçek bir uygulamada ne kadar iyi performans göstereceğini etkiler.

2,7 ila 10,1 İnç (4 Telli) Dirençli Dokunmatik Ekranı değerlendiren ekipman tasarımcıları için bu ayrımların anlaşılması, spesifikasyon uyumsuzluklarının önlenmesine yardımcı olur ve amaçlanan donanıma uygun bir panelin seçilmesini kolaylaştırır. Çözünürlük spesifikasyonu, dokunma tepkisi, yüzey dayanıklılığı, elektriksel uyumluluk ve çevresel direncin yanı sıra kararın bir parçasıdır.

4096 × 4096 Çözünürlük Aslında Ne Anlama Geliyor?

4096 × 4096 çözünürlük, her eksen boyunca 4096 konumlu bir koordinat aralığını tanımlar. Dokunmatik giriş bağlamında, bildirilen dokunmatik konum aralığında mevcut olan ayırt edilebilir koordinat değerlerinin sayısını gösterir. Teorik koordinat ızgarası 16 milyondan fazla olası XY kombinasyonunu içerir.

Ancak bu, fiziksel bir dokunmatik ekranın her koşulda bitişik koordinatları doğru şekilde ayırt edebileceği anlamına gelmez. Gerçek performans, dokunmatik denetleyiciye, analogdan dijitale dönüştürmeye, panel yapısına, kalibrasyon özelliklerine, sinyal işlemeye ve mekanik kuruluma bağlıdır.

Dokunmatik çözünürlüğü ekran çözünürlüğünden ayırmak da önemlidir. Ekran çözünürlüğü, görüntüleri ve metni oluşturmak için kullanılan piksel sayısını ifade eder. Dokunma çözünürlüğü, bir kişinin panele nerede bastığını belirlemek için kullanılan koordinat ayrıntı düzeyini açıklar. Dirençli bir dokunmatik panel, farklı bir doğal piksel çözünürlüğüne sahip bir ekranla eşleştirildiğinde 4096 × 4096 koordinat aralığını bildirebilir.

Ekipman üreticileri için pratik soru, koordinat sayısının ne kadar büyük göründüğü değildir. Dokunmatik ekranın, bitmiş cihazın kullanılabilir alanı boyunca amaçlanan giriş konumlarını tutarlı bir şekilde tanımlayıp tanımlayamayacağıdır.

Küçük Ekranlarda Koordinat Çözünürlüğü Neden Önemlidir?

Büyük bir etkileşimli ekranda, kullanıcılar genellikle kontrolleri seçmek için daha fazla alana sahiptir. Kompakt bir dokunmatik ekranda küçük bir konumlandırma hatası bile kullanıcı deneyimini etkileyebilir. Düğmelerin, sayısal tuş takımlarının, menü öğelerinin ve parametre alanlarının genellikle sınırlı bir alana sığması gerekir.

Bildirilen yüksek koordinat çözünürlüğü, dokunma konumlarının ince taneli dijital temsilini sağlar. Uygun kontrolör performansı ve doğru sistem entegrasyonu ile birleştirildiğinde bu, kompakt arayüzler için daha hassas giriş eşlemesini destekleyebilir.

Örneğin, endüstriyel bir el terminali, envanter miktarlarını girmek veya ekipman durumunu onaylamak için 4,3 inçlik bir panel kullanabilir. Taşınabilir bir teşhis cihazı, ölçüm ayarlarını seçmek için 6 inçlik bir ekran kullanabilirken, küçük bir kontrol paneli, sınırlı bir arayüz içerisine çeşitli işletim fonksiyonlarını yerleştirebilir.

Bu uygulamalarda mühendisler, yalnızca çözünürlük rakamına güvenmek yerine, tüm aktif alan boyunca koordinat tutarlılığını değerlendirmelidir. Köşelerin yakınına, kenarlara ve küçük arayüz kontrollerinin çevresine dokunmak, merkezi bir test noktasının tespit edemeyebileceği sorunları ortaya çıkarabilir.

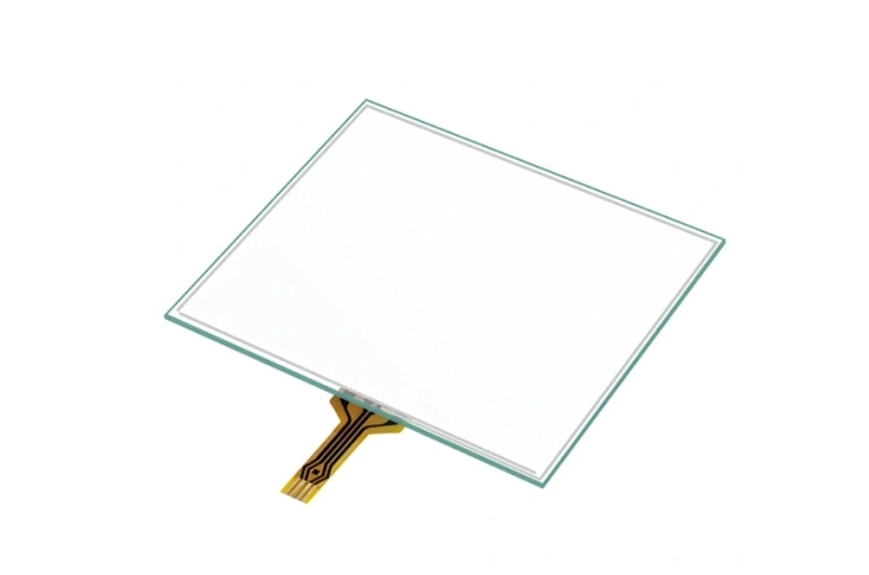

GreenTouch'ın 4 telli dirençli dokunmatik ekran aralığı, 2,7 ila 10,1 inç arasındaki ekran boyutlarını kapsayarak alan, giriş güvenilirliği ve entegrasyon gereksinimlerinin birlikte dikkate alınması gereken kompakt ekipmanlara uygun olmasını sağlar.

Dört Telli Dirençli Dokunmatik Teknolojisi Nasıl Çalışır?

Dört telli dirençli dokunmatik ekran tipik olarak küçük bir boşlukla ayrılmış iki iletken katman kullanır. Kullanıcı yüzeye bastığında katmanlar dokunma noktasında temas eder. Kontrolör, X ve Y koordinatlarını belirlemek için ortaya çıkan elektrik sinyallerini ölçer.

Bu fiziksel basınçlı çalışma prensibi, dirençli dokunmatik ekranların endüstriyel ve gömülü uygulamalarda kullanışlı kalmasının bir nedenidir. Panel ve kontrol cihazı tasarımına bağlı olarak bir parmağa, eldivenli bir parmağa veya uygun bir kaleme yanıt verebilirler. Bir elektrik alanındaki değişiklikleri tespit etmeye dayanan dokunmatik teknolojilerden farklı olarak dirençli paneller, iletken katmanları arasındaki basınca bağlı teması kaydeder.

Bir panelin yapısı panelin elektriksel özelliklerini, yüzey hissini, optik performansını ve dayanıklılığını etkiler. GreenTouch, küçük boyutlu dört telli ürün yelpazesi için iki olası yapıyı belirtir: ITO camlı ITO filmi ve ITO filmli ITO filmi. Uygun yapı, amaçlanan tasarıma ve sağlamlık, esneklik ve entegrasyon kısıtlamalarının gerekli dengesine bağlıdır.

Ürünün belirtilen toplam kalınlığı yaklaşık 2,3 mm'dir. Kompakt terminaller ve yerleşik kontrol ekipmanları için nispeten ince bir panel, mühendislerin muhafaza içindeki kullanılabilir alanı yönetmesine yardımcı olabilir. Bununla birlikte, tam montaj kalınlığına ekran, yapışkan katmanlar, denetleyici, montaj donanımı ve diğer bileşenler de dahil edilmelidir.

Çözünürlük Dokunma Doğruluğunun Yalnızca Bir Parçasıdır

4096×4096 koordinat aralığına sahip bir dokunmatik ekran yalnızca bu sayı üzerinden değerlendirilmemelidir. Dokunma girişinin kalitesini etkileyen diğer birçok faktör vardır.

İlk olarak kontrolör performansı, panelden gelen elektrik sinyallerinin koordinatlara nasıl dönüştürüleceğini belirler. Kararlı bir denetleyici ve uygun sinyal işleme, normal çalışma koşulları altında tutarlı girişin korunmasına yardımcı olur.

İkincisi, panelin mekanik kurulumu önemlidir. Düzensiz basınç, muhafaza deformasyonu, yanlış montaj veya kenarlardaki aşırı gerilim, dokunma davranışını etkileyebilir. İyi tasarlanmış bir mahfaza, aktif alana istenmeyen yükler getirmeden paneli desteklemelidir.

Üçüncüsü, kalibrasyon ve koordinat haritalamanın ana sistemin gereksinimleriyle eşleşmesi gerekir. GreenTouch, dört telli ürünlerini hafif dokunuş sağlayan, sapma olmayan ve kalibrasyon gerektirmeyen ürünler olarak tanımlıyor. Bir üretim tasarımı için mühendisler, bu spesifikasyonların amaçlanan anlamını tedarikçiyle teyit etmeli ve gerçek kontrolörü, işletim sistemini ve uygulama yazılımını kullanarak davranışı doğrulamalıdır. Sistem düzeyinde testler, özellikle dokunmatik ekran özel bir cihaza entegre edildiğinde önemini korumaya devam ediyor.

Son olarak arayüz elemanlarının boyutu ve düzeni pratik kullanılabilirliği etkiler. İnce bir koordinat ızgarası çok küçük, yetersiz aralıklı veya ulaşılması zor düğmeleri telafi edemez. Arayüz tasarımında kullanıcının çalışma koşulları, giriş yöntemi ve beklenen çalışma sıklığı dikkate alınmalıdır.

Yüzey Dayanıklılığı ve Çevre Koruma

Endüstriyel ortamlarda kullanılan küçük dokunmatik ekranlar tekrarlanan işlemlerle, tozla, nemle, yağla kirlenmeyle ve sert nesnelerle kazara temasla karşı karşıya kalabilir. Bu koşullar panel seçiminde koordinat çözünürlüğü kadar önemli olabilir.

GreenTouch, küçük boyutlu dört telli dirençli dokunmatik ekran serisi için 1.000.000 dokunma işlemilik bir hizmet ömrü belirtir. Bu şekil, beklenen kullanımın değerlendirilmesi için yararlı bir başlangıç ​​noktası sağlar ancak satın alma ekipleri, derecelendirmeyle ilgili test koşullarını, temas konumunu, uygulanan kuvveti ve kabul kriterlerini açıklamalıdır.

Ürün bilgilerinde ayrıca ASTM D3363'e göre 3H kalem sertlik derecesi de belirtilmektedir. Kalem sertliği bir yüzey sertliği testidir ve her türlü çizilme veya darbeye karşı garanti olarak yorumlanmamalıdır. Belirtilen buğulanmaya karşı sert kaplama ve Newton halkası önleme işlemi, panelin uygun çalışma koşulları altında kullanılabilir bir görünümü korumasına yardımcı olarak yüzey koruması ve optik paraziti gidermeyi amaçlamaktadır.

Kirlenmeye maruz kalan ekipmanlar için üretici, dokunmatik ekranın NEMA 4, 4X veya 12 gereksinimlerini destekleyecek şekilde kapatılabileceğini belirtmektedir. Gerçek koruma seviyesi, tamamlanan muhafazaya, sızdırmazlık bileşenlerine, montaj yöntemlerine ve doğrulama testine bağlıdır. Bu nedenle alıcılar, gerekli derecelendirmenin bitmiş cihaz için mi yoksa belirli bir panel konfigürasyonu için mi geçerli olduğunu doğrulamalıdır.

Bu hususlar özellikle el tipi endüstriyel terminaller, lojistik barkod tarayıcılar, ekipman kontrol arayüzleri ve taşınabilir teşhis cihazlarıyla ilgilidir. Bu tür ayarlarda panelin izole bir bileşen yerine komple cihazın bir parçası olarak çalışmaya devam etmesi gerekir.

Doğru Ekran Boyutunu ve En Boy Oranını Seçme

Doğru ekran boyutu arayüz düzenine, mevcut montaj alanına ve aynı anda görüntülenen bilgi miktarına bağlıdır. Daha küçük bir panel, özel bir kontrol işlevi için uygun olabilirken, daha büyük bir panel, daha ayrıntılı menüleri ve birden fazla veri alanını barındırabilir.

GreenTouch, dört telli dirençli dokunmatik ekran serisi için aşağıdaki standart boyutları listeler:

• 16:9 veya benzeri geniş ekran formatı seçenekleri: 2,7, 4,3, 6,2, 7, 9 ve 10,1 inç.

• 4:3 format seçenekleri: 5,7, 6, 6,5, 9,7 inç.

Mekanik tasarım tamamlanmadan önce seçilen model için tam aktif alan, en boy oranı, ana hat boyutları ve kullanılabilirlik doğrulanmalıdır.

Örneğin, bir barkod tarama terminali, kompakt boyutlara ve basit bir sayısal arayüze öncelik verebilir. Taşınabilir bir teşhis cihazı, ölçüm değerleri için daha fazla alana ihtiyaç duyabilirken, bir ekipman kontrolörü, sabit bir çalışma konumundan okunabilen bir düzen gerektirebilir.

Mühendisler aynı zamanda beklenen aydınlatma koşulları altında ekranın nasıl görüntüleneceğini, kullanıcının eldiven takıp takmayacağını ve arayüzün sık veya tekrarlanan girişlere uyum sağlaması gerekip gerekmediğini de dikkate almalıdır. Bu pratik gereksinimler, belirli bir boyutun ve yüzey kaplamasının uygun olup olmadığının belirlenmesine yardımcı olur.

Dokunmatik Ekranı Gömülü Sistemlere Bağlama

Elektrik ve yazılım uyumluluğu geliştirme sürecinin başlarında doğrulanmalıdır. GreenTouch, dört telli dirençli dokunmatik ekran çözümlerinin Windows, Android ve Linux sistemlerle kullanılabileceğini belirtiyor. Nihai uyumluluk seçilen denetleyiciye, mevcut sürücülere, bağlantı yöntemine ve ana bilgisayar donanımına bağlıdır.

Açıklanan bağlantı işlemi, uzatma kablosunun sürücü kartına bağlanmasını, uzatma kablosunun dokunmatik ekran kablosuna bağlanmasını ve sürücü kartının USB kablosuna bağlanmasını içerir. Mühendisler, her panelin aynı arayüzü kullandığını varsaymak yerine, spesifik konfigürasyon için sağlanan kablolama talimatlarını takip etmelidir.

Seri üretimden önce geliştirme ekibinin koordinat yönelimini, dokunma tepkisini, konnektör yerleşimini, kablo yönlendirmesini ve uygun olduğu durumlarda tekrarlanan bağlantı ve bağlantı kesilmesi sonrasında çalışmayı doğrulaması gerekir. Kontrolörün diğer bileşenlere müdahale etmeden muhafazanın içine yerleştirilip yerleştirilemeyeceğini kontrol etmek de önemlidir.

Bu kontroller özellikle küçük bir paneli mevcut bir cihaza entegre ederken önemlidir. Bir dokunmatik ekran gerekli koordinat spesifikasyonunu karşılayabilir ancak yine de güvenilir bir şekilde kullanılmadan önce kontrol cihazında, kablo uzunluğunda, montaj yapısında veya uygulama yazılımında ayarlamalar yapılması gerekebilir.

Ekipman Üreticileri için Özelleştirme Seçenekleri

Standart boyutlar her zaman bitmiş bir ürünün mekanik ve elektrik gereksinimlerine uymaz. GreenTouch görünüm, elektrik arayüzleri ve yapısal tasarımı kapsayan özelleştirme seçenekleri sunar.

Uygulamaya bağlı olarak özelleştirme, ekran boyutlarını, logo yerleşimini, esnek baskılı devre çıkış konumunu, ambalajı, ITO cam kalınlığını, mat kaplamayı, Newton halkası önleyici işlemi, parlama önleyici kaplamayı, pürüzsüz kaplamayı, denetleyici seçimini ve arayüz yapılandırmasını içerebilir. Uygun konfigürasyonlar için yüksek sıcaklık, yüksek nem ve anti-UV gereksinimleri de tartışılabilir.

OEM ve endüstriyel ekipman projeleri için bu detayların tasarım dondurulmadan önce tanımlanması gerekir. Kablo çıkışında, panel boyutlarında veya montaj düzeninde yapılan değişiklikler muhafazayı ve montaj sürecini etkileyebilir. Çevresel gereksinimler aynı zamanda malzeme seçimini ve yeterlilik testini de etkileyebilir.

Yararlı bir teknik sorgulama, hedef ekran boyutunu, gereken koordinat aralığını, ana bilgisayar işletim sistemini, denetleyici arayüzünü, montaj boyutlarını, beklenen işletim ortamını ve tahmini hizmet gereksinimlerini içermelidir. Çizimlerin veya arayüz spesifikasyonlarının sağlanması, tedarikçinin standart bir konfigürasyonun uygun olup olmadığını veya özelleştirilmiş bir tasarımın gerekli olup olmadığını değerlendirmesine yardımcı olur.

Dokunmatik Ekran Seçiminde GreenTouch ile Çalışma

Profesyonel bir dokunmatik ürün üreticisi olarak ShenZhen GreenTouch Technology Co., Ltd., farklı ekipman uygulamaları için dirençli ve kapasitif dokunmatik ekranlar, kızılötesi dokunmatik çerçeveler, dokunmatik monitörler ve entegre dokunmatik bilgisayarlar sağlar.

Şirketin belirtilen yetenekleri arasında Sınıf 1.000 tozsuz laminasyon atölyesi, çoklu yapıştırma ve tam laminasyon işlemleri, 20'den fazla teknik mühendis ve 5.000 metrekarelik standart üretim atölyesi yer alıyor. İlgili ürünler için CE, FCC ve RoHS gibi ürün sertifikalarının yanı sıra ISO 9001 ve ISO 14001 sertifikalarını da rapor eder. Alıcılar, söz konusu spesifik konfigürasyon için sertifikaları ve kapsamlarını doğrulamalıdır.

Yeni bir proje için panel spesifikasyonunun yanı sıra işletim ortamını ve sistem mimarisini de tartışmak faydalı olacaktır. Bu, üreticinin ve ekipman geliştiricinin yalnızca gerekli koordinat aralığını değil aynı zamanda dokunma tepkisini, dayanıklılığı, kablo konfigürasyonunu, mekanik uyumu ve üretim tutarlılığını da değerlendirmesine olanak tanır.

Dirençli Dokunmatik Ekran 2,7 ila 10,1 İnç (4 Telli), kompakt endüstriyel terminaller, el tipi teşhis cihazları, lojistik ekipmanları ve basınca dayalı dokunmatik giriş gerektiren küçük kontrol panelleri için adaydır. Belirtilen 4096 × 4096 koordinat aralığı önemli bir spesifikasyondur ancak nihai seçim, doğrulanmış sistem performansına ve uygulama gereksinimlerine dayanmalıdır.

Kısacası koordinat çözünürlüğü, temas konumlarının ne kadar hassas bir şekilde temsil edilebileceğini açıklar; gerçek dünyadaki doğruluğu bağımsız olarak belirlemez. Ekipman üreticileri, denetleyiciyi, panel yapısını, yüzey dayanıklılığını, ekran boyutlarını ve entegrasyon gereksinimlerini birlikte değerlendirerek daha bilinçli bir karar verebilir ve ürün geliştirme sırasında önlenebilir sorunları azaltabilir.
