20 Noktalı PCAP Dokunmatik Folyo: Çok Kullanıcılı Etkileşimli Arayüzlerin Planlanması

Büyük etkileşimli ekranlar toplantı odalarında, sınıflarda, perakende satış ortamlarında ve halka açık bilgi alanlarında giderek daha fazla kullanılmaktadır. Ancak büyük ekran tek başına sorunsuz bir etkileşim deneyimini garanti etmez. Birden fazla kişinin aynı ekranda yazması, bilgi seçmesi, nesneleri taşıması veya dijital içerikle çalışması gerektiğinde dokunmatik sistemin, arayüzün kullanımını zorlaştırmadan birden fazla girişe doğru şekilde yanıt vermesi gerekir.

Ekran üreticileri ve sistem entegratörleri için doğru dokunmatik teknolojiyi seçmek, ekran boyutlarını kontrol etmekten daha fazlasını gerektirir. Desteklenen temas noktalarının sayısı, yanıt süresi, yüzey malzemesi, denetleyici bağlantısı ve yazılım uyumluluğu nihai sonucu etkiler. 20 noktalı projeksiyonlu kapasitif dokunmatik çözüm, eşzamanlı dokunmatik giriş gerektiren uygulamalar için pratik bir temel sağlayabilir.

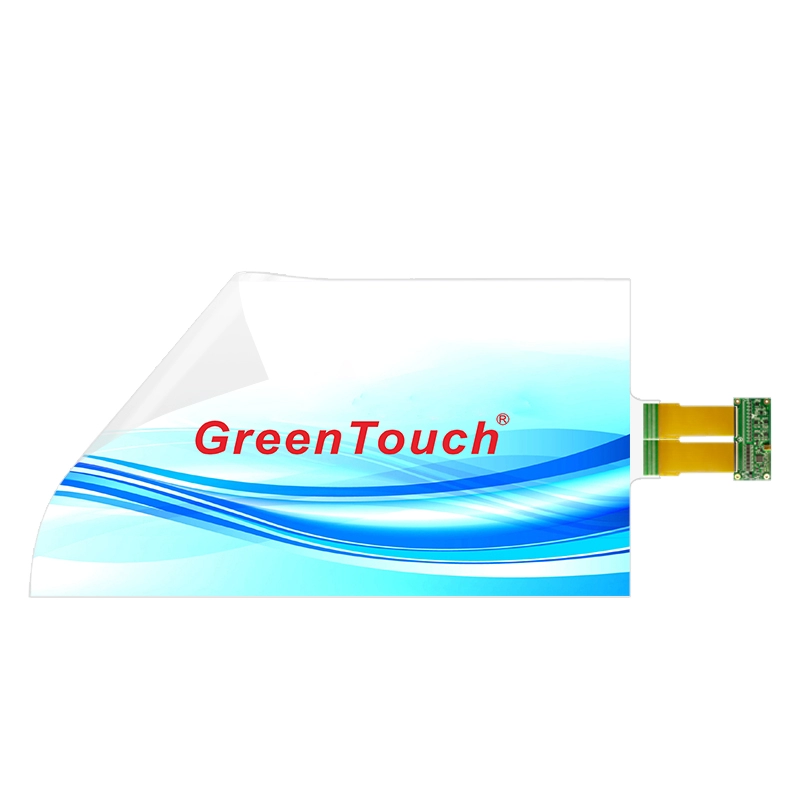

GreenTouch'ın 32 - 65 İnç arası İnteraktif Dokunmatik Folyo (XTA Serisi) bu tür entegrasyon için tasarlanmıştır. Ultra ince şeffaf bir PET film kullanan XTA Serisi, 20 noktalı PCAP dokunuşunu destekler ve uyumlu cam, akrilik ve polikarbonat yüzeylere uygulanabilir. Bu, üreticilerin geleneksel görünür dokunmatik çerçeveye ihtiyaç duymadan yapıları görüntülemek için etkileşimli işlevsellik eklemesine olanak tanır.

İnteraktif Arayüzler için 20 Noktalı PCAP Dokunuşu Ne Anlama Geliyor?

Öngörülen kapasitif veya PCAP teknolojisi, bir sensör ızgarasının etrafındaki elektrik alanındaki değişiklikler aracılığıyla dokunmayı algılar. Dokunma folyosunda bu algılama yapısı, X ve Y eksenleri boyunca düzenlenmiş iletken desenlerden oluşur. Bir kontrolör sinyalleri yorumlar ve algılanan dokunuşların konumlarını belirler.

20 noktalı dokunma özelliği, ürünün belirtilen çalışma koşulları altında 20'ye kadar eşzamanlı dokunma noktasının desteklendiğini gösterir. Bu özellik, bir uygulamanın yalnızca bir veya iki kişiyi işlemek yerine aynı anda birden fazla parmağı tanıması gerektiğinde yararlı olabilir.

Örneğin, işbirliğine dayalı bir beyaz tahta, birden fazla katılımcının aynı anda nesneleri yazmasına veya değiştirmesine olanak tanıyabilir. Etkileşimli bir ürün ekranı, ziyaretçilerin bir arayüzün farklı bölümlerini keşfetmesine olanak tanırken, halka açık bir bilgi terminali, yakınlaştırma, döndürme veya içerik alanları arasında gezinme gibi dokunma hareketlerini destekleyebilir.

Ancak maksimum temas noktası sayısı sistemin yalnızca bir parçasıdır. Uygulama yazılımının aynı zamanda eşzamanlı girişi doğru şekilde tanıması ve işlemesi gerekir. İşletim sistemi, denetleyici, ekran yapılandırması ve arayüz tasarımının tümü dağıtımdan önce birlikte test edilmelidir.

Büyük Ekranlar için Çok Kullanıcılı Arayüzler Tasarlama

Büyük bir dokunmatik ekran, işbirliği için daha fazla alan yaratır ancak yazılım düzeni, bu alanın etkili bir şekilde kullanılıp kullanılmayacağını belirler.

Örneğin bir toplantı odasında, iki katılımcının paylaşılan bir sunumun ayrı alanlarına açıklama eklemesi gerekebilir. Arayüz herkesi küçük bir merkezi bölgede çalışmaya zorluyorsa ekranın fiziksel boyutu sınırlı pratik fayda sağlar. Tasarımcılar bunun yerine bağımsız eylemler için yeterli çalışma alanı ayırmalı ve önemli kontrollere erişimi kolaylaştırmalıdır.

Aynı prensip eğitici sergiler için de geçerlidir. Öğretmenlerin ve öğrencilerin denklemler yazmaları, diyagramları taşımaları, görüntüleri karşılaştırmaları veya öğrenme materyallerini düzenlemeleri gerekebilir. Çoklu dokunmatik arayüz, faydalı hareketleri kazara yapılan temaslardan ayırmalı ve bir eylem algılandığında net görsel geri bildirim sağlamalıdır.

Perakende ve ticari uygulamaların farklı öncelikleri vardır. Etkileşimli bir mağaza, ürün bilgilerini keşfetmek için dokunmatik girişi kullanabilirken, dijital bir reklam ekranı, kampanya içeriği ile ürün ayrıntıları arasında gezinme sağlayabilir. Bu durumlarda arayüz, ilk kez kullananlar için anlaşılır kalmalı ve genel hareketlere tutarlı bir şekilde yanıt vermelidir.

XTA Serisi etkileşimli dokunmatik folyo etrafında bir sistem planlarken , kullanıcıların gerçekleştirmesi gereken eylemleri tanımlayarak başlayın. Uygulamanın gerçekten çok sayıda eş zamanlı temastan yararlanıp faydalanmadığını veya daha az sayıda temas noktasının yeterli olup olmayacağını belirleyin. Bu, dokunmatik donanım ve yazılımın gerçek işletim gereksinimlerine göre seçilmesini sağlamaya yardımcı olur.

Dokunmatik Folyoyu Cam ve Diğer Yüzeylerle Eşleştirme

Dokunmatik folyonun bir avantajı, ekranın etrafında geleneksel bir dokunmatik çerçeve gerektirmek yerine şeffaf bir yüzeyin arkasına entegre edilebilmesidir.

XTA Serisi, yaklaşık 0,2 mm kalınlığında şeffaf bir PET film kullanır ve uyumlu cam, akrilik ve polikarbonat uygulamaları için tasarlanmıştır. Bu, tasarımcıların dokunma işlevselliği eklerken temiz bir ön görünümü korumak istedikleri projeler için onu uygun kılar.

Malzeme seçimi projenin başlarında yapılmalıdır. Cam, ticari teşhir panelleri ve etkileşimli pencereler için uygun olabilirken, akrilik ve polikarbonat, farklı ağırlık ve imalat gereksinimleri olan özel muhafaza tasarımlarına veya uygulamalara uygun olabilir. Nihai sonuç, malzemenin kalınlığına, yüzey durumuna, yapısına ve dokunmatik sistemle uyumluluğuna bağlıdır.

Uygulamadan önce kurulum yüzeyinin temiz, düz ve kuru olması gerekir. Toz, parmak izleri, sıkışan hava ve eşit olmayan yapışma, bitmiş görünümü etkileyebilir ve kurulumun tutarlılığını etkileyebilir. Entegratörler, üretime geçmeden önce üreticinin montaj talimatlarını izlemeli ve gerçek malzeme kombinasyonunu değerlendirmelidir.

Kavisli kurulumlar daha fazla dikkat gerektirir. XTA Serisi düz ve kavisli uygulamaları desteklese de, seçilen boyut ve alt tabaka için izin verilen eğrilik ve kurulum koşulları doğrulanmalıdır. Düz cam panel üzerinde çalışan bir tasarımın otomatik olarak her kavisli yüzeyde aynı performansı göstereceği varsayılmamalıdır.

Tepki Süresini ve Dokunma Doğruluğunu Anlama

Dokunma tepkisi, özellikle birden fazla kişi aynı ekranla etkileşimde bulunduğunda önemlidir. Gecikmiş geri bildirim, el yazısının parmak hareketinden kopmuş gibi görünmesine neden olabilir; tutarsız konumlandırma ise küçük kontrollerin seçilmesini zorlaştırabilir.

XTA Serisi, 8 milisaniyeden daha kısa bir yanıt süresi belirtir. Bu, dokunmatik bileşeni değerlendirirken yararlı bir referanstır ancak tüm sistemin uçtan uca gecikme süresiyle karıştırılmamalıdır. Ekran, bilgisayar, işletim sistemi, grafik işleme ve uygulama yazılımının tümü, fiziksel bir dokunuş ile bunun sonucunda ortaya çıkan görsel tepki arasındaki süreye katkıda bulunabilir.

Dokunma doğruluğu, amaçlanan arayüz bağlamında değerlendirilmelidir. Büyük gezinme düğmeleri küçük konum değişikliklerini tolere edebilirken çizim araçları, ayrıntılı diyagramlar ve hassas seçim görevleri daha dikkatli değerlendirme gerektirir.

Test sırasında entegratörler, aktif alan boyunca dokunma tanımayı kontrol etmeli, eşzamanlı temasların davranışını doğrulamalı ve kalibrasyonun kurulumdan sonra uygun kaldığını doğrulamalıdır. Testler, yalnızca temel dokunmanın gösterimine dayanmak yerine, kullanıcıların en sık gerçekleştireceği hareketleri içermelidir.

XTA Serisi ayrıca en az %93 ışık geçirgenliğini de belirtir. Bu, şeffaf bir dokunmatik katman aracılığıyla ekranın görünürlüğünü koruma hedefini destekler. Bununla birlikte tüm düzeneğin optik performansı ekrana, alt tabakaya, yapıştırma işlemine ve çevredeki aydınlatma koşullarına bağlı olacaktır.

Dokunmatik Kontrol Cihazını Ana Sisteme Bağlama

Çoklu dokunmatik folyonun, sensör sinyallerini kullanılabilir girişe dönüştürmek için bir denetleyiciye ve uyumlu bir ana sisteme ihtiyacı vardır. Bu bağlantıyı doğru planlamak önlenebilir entegrasyon sorunlarını önleyebilir.

XTA Serisi, 480 Mbps'ye kadar belirtilen iletim hızına sahip bir USB 2.0 tam hızlı arayüz kullanır. Listelenen pakette tek dokunuşlu folyo, bir denetleyici ve bir USB kablosu bulunur. Ürün belgelerinde Windows, Android ve Linux ile uyumluluk açıklanmaktadır.

Kurulumdan önce seçilen ana bilgisayarın amaçlanan işletim sistemini ve dokunmatik giriş yapılandırmasını desteklediğini doğrulayın. Özellikle sistem özel yazılım, yerleşik donanım veya özel bir işletim sistemi yapısı kullandığında uygulamaya özel gereksinimler de kontrol edilmelidir.

Kalibrasyon bir diğer önemli adımdır. Esnek baskılı devreyi veya FPC'yi denetleyiciye bağladıktan ve denetleyiciyi ana bilgisayara bağladıktan sonra, dokunma koordinatlarını kalibre etmek için geçerli kurulum prosedürünü izleyin. Görüntülenen dokunma konumunun aktif alandaki fiziksel temas noktasına karşılık geldiğini doğrulayın.

Ürün belgelerinde sürücüsüz bağlantı süreci açıklansa da, tam kurulum gereksinimleri ana bilgisayar platformuna ve yapılandırmaya göre değişiklik gösterebilir. Folyoyu bir üretim sistemine entegre etmeden önce geçerli talimatları doğrulayın.

Ekran Boyutunu ve Fiziksel Düzeni Planlama

Uygun dokunmatik folyo boyutu ekran boyutlarına, görüntüleme mesafesine, kullanıcı sayısına ve mevcut kurulum alanına bağlıdır.

XTA Serisi, 16:9 formatı kullanılarak 32-, 40-, 42-, 43-, 46-, 47-, 49-, 55- ve 65 inç boyutlarında mevcuttur. 32 inçlik bir ekran, kompakt bir etkileşimli istasyona veya daha küçük bir işbirliği alanına uygun olabilir; daha büyük formatlar ise eşzamanlı etkinlikler ve daha karmaşık arayüzler için ek alan sağlayabilir.

Ancak daha büyük bir ekranın seçilmesi, kullanılabilirliği otomatik olarak iyileştirmez. Kullanıcıların ekrana sık sık ulaşması gerekiyorsa arayüz, gereksiz hareketleri en aza indirecek şekilde düzenlenmelidir. En sık kullanılan kontroller rahat erişilebilecek bir yerde konumlandırılmalı ve etkileşimli öğeler güvenilir seçim için yeterince büyük kalmalıdır.

Mekanik boyutların da dikkatle kontrol edilmesi gerekir. Dokunmatik film, amaçlanan aktif alanla aynı hizada olmalıdır ve denetleyici ile FPC, ekran aksamı içinde yeterli alana ihtiyaç duyar. Kablo yönlendirmesi, servis erişimi ve alt tabakayı sabitleme yöntemi tasarım incelemesine dahil edilmelidir.

Özelleştirilmiş boyutlar, logolar veya kurulum hizmetleri içeren projeler için, muhafaza ve ekran yapısını tamamlamadan önce tedarikçiyle mevcut seçenekleri onaylayın.

Dayanıklılık ve Çevresel Gereksinimlerin Yönetimi

Kamusal alanlara kurulan interaktif ekranlar, kontrollü toplantı odalarında kullanılanlardan farklı çalışma koşullarıyla karşı karşıyadır. Sık elle tutulmaya, parmak izlerine, temizleme prosedürlerine ve kazara temasa maruz kalabilirler.

XTA Serisi, IP67 su geçirmez korumayı, saldırılara karşı dayanıklılık özelliklerini ve kirliliğe karşı direnci listeler. Bu özellikler, halka açık kurulumlar için dokunmatik çözümlerin değerlendirilmesinde yararlı olabilir. Ancak bir dokunmatik bileşenin koruma derecesi, ekranın veya muhafazanın tamamının derecelendirmesini otomatik olarak belirlemez. Nihai montaj, kendi yapısına ve geçerli test gereksinimlerine göre değerlendirilmelidir.

Yüzey işlemleri de proje ihtiyaçlarına göre seçilebilir. Mevcut özelleştirme seçenekleri arasında parlama önleyici (AG), parmak izi önleyici (AF) ve yansıma önleyici (AR) işlemler yer alır. Her biri farklı bir amaca hizmet eder; bu nedenle seçim, aydınlatma koşullarını, temizlik rutinini ve kurulumun görsel gereksinimlerini yansıtmalıdır.

Örneğin, güçlü ortam aydınlatmasına bakan etkileşimli bir ekran, uygun bir parlama yönetimi yaklaşımından faydalanabilirken, sıklıkla kullanılan bir kamuya açık arayüz, parmak izi görünürlüğü ve temizleme prosedürlerine daha fazla dikkat edilmesini gerektirebilir. Seçilen işlemin şeffaflık, dokunma performansı ve bitmiş montajın genel görünümü üzerindeki etkisi açısından doğrulanması gerekir.

Entegrasyon Projeleri İçin Dokunmatik Folyo Tedarikçisinin Değerlendirilmesi

Başarılı bir çoklu dokunmatik proje, dokunmatik bileşenin yanı sıra arkasındaki üretim ve teknik desteğe de bağlıdır. OEM'ler ve sistem entegratörleri için faydalı değerlendirme noktaları arasında ürün tutarlılığı, kontrolör uyumluluğu, özelleştirme yetenekleri, belgeler ve tedarikçinin kurulum sorularını destekleme becerisi yer alır.

Shenzhen GreenTouch Technology Co., Ltd. kapasitif ve dirençli dokunmatik ekranlar, kızılötesi dokunmatik çerçeveler, dokunmatik monitörler, etkileşimli dokunmatik folyo ve dokunmatik hepsi bir arada PC'ler dahil olmak üzere dokunmayla ilgili ürünler üretmektedir. Şirket, ISO 9001 kalite yönetim sistemi sertifikasını ve ISO 14001 çevre yönetim sistemi sertifikasını rapor etmektedir. Listelenen ürünle ilgili sertifikalar, ilgili ürüne bağlı olarak CE, FCC ve RoHS'yi içerir.

GreenTouch ayrıca Class 1000 tozsuz laminasyon atölyesi, çoklu yapıştırma teknikleri deneyimi, 20'den fazla teknik mühendis ve 50'den fazla yeni ürünün yıllık gelişimini de rapor ediyor. Bu üretim ve geliştirme kaynakları, özelleştirilmiş boyutlar, yüzey işlemleri veya entegrasyon desteği gerektiren projeler için bir tedarikçiyi değerlendirirken önemlidir.

Bir tasarımı onaylamadan önce, alıcılar seçtikleri folyo boyutuyla ilgili spesifikasyonları talep etmeli, kontrolör ve ana sistem gereksinimlerini incelemeli ve amaçlanan alt tabaka ile numune testi düzenlemelidir. Pratik bir değerlendirme, dokunma doğruluğunu, çok noktalı çalışmayı, optik görünümü, kalibrasyonu ve tüm düzeneğin mekanik uyumunu içermelidir.

20 Noktalı Dokunuşu Uygulamaya Geçirmek

Yirmi noktalı PCAP dokunuşu, büyük etkileşimli arayüzler için yararlı bir temel sağlayabilir, ancak pratik değeri, tüm sistemin nasıl tasarlandığına bağlıdır. Temas noktalarının sayısı, yazılım davranışı, alt tabaka uyumluluğu, yanıt özellikleri ve kurulum kalitesinin tümü kullanıcı deneyimine katkıda bulunur.

İnteraktif Dokunmatik Folyo 32 - 65 İnç (XTA Serisi)  , ince şeffaf PET yapısını, 20 noktalı dokunma desteğini, 8 milisaniyeden kısa yanıt süresini ve cam, akrilik ve polikarbonatla uyumluluğu birleştirir. Mevcut boyutları ve özelleştirme seçenekleri, onu etkileşimli pencereler, dijital tabelalar, eğitimsel ekranlar ve işbirlikçi arayüzler için değerlendirmeye değer kılmaktadır.

Ekipman üreticileri ve entegratörleri için en etkili başlangıç ​​noktası, amaçlanan kullanıcı etkileşimlerini tanımlamak, uygun ekranı ve alt tabakayı seçmek ve denetleyici ile yazılımı birlikte doğrulamaktır. Bu adımlar, dokunma spesifikasyonunun pratik, bakımı yapılabilir etkileşimli bir sisteme dönüştürülmesine yardımcı olur.

Projeye özel gereksinimler için mevcut boyutlar, özelleştirme seçenekleri, kurulum yöntemleri ve uyumluluk hususları konusunda GreenTouch'a danışılabilir. Üretimden önce bu ayrıntıların gözden geçirilmesi, seçilen XTA Serisi dokunmatik folyonun fiziksel tasarım ve amaçlanan kullanıcı deneyimiyle eşleştiğinden emin olunmasına yardımcı olur.
