Fansız Endüstriyel Panel PC'ler: Pasif Soğutma Güvenilir Çalışmayı Nasıl Destekler?

Endüstriyel bilgisayarlar genellikle toz, titreşim, sınırlı kurulum alanı ve uzun çalışma saatlerinin donanım seçimini işlemci ve ekran boyutu seçiminden daha karmaşık hale getirdiği yerlerde çalışır. Bir üretim atölyesinde, bir kontrol bilgisayarının birden fazla vardiya boyunca makine durumunu görüntülemesi gerekebilir. Otomatik bir kabinin içinde sınırlı hava akışı, ısı yönetimini günlük bir sorun haline getirebilir. Ekipman üreticileri için panel PC'nin soğutma tasarımı bakım planlamasını, kurulum esnekliğini ve uzun vadeli çalışma stabilitesini etkileyebilir.

Fansız endüstriyel panel PC bu zorluklara pratik bir yaklaşım sunar. Soğutma fanını ortadan kaldıran ve ısıyı dağıtmak için dikkatle tasarlanmış bir muhafaza kullanan bu bilgisayar türü, hareketli bileşenlerin sayısını azaltır ve fandan kaynaklanan gürültüyü önler. GreenTouch'ın Panel Montajlı Dokunmatik Panel PC'si 10,1-23,8 İnç (3D Serisi), fansız bir yapıyı alüminyum alaşımlı muhafaza, kanatlı ısı dağıtımı ve öngörülen kapasitif dokunmatik teknolojiyle birleştirerek endüstriyel kontrol ve gömülü bilgi işlem uygulamaları için aday haline getiriyor .

Endüstriyel Panel PC'lerde Pasif Soğutma Nasıl Çalışır?

Geleneksel aktif soğutma sistemleri, havayı dahili bileşenlerin içinden veya çevresinden hareket ettirmek için fanları kullanır. Bu hava akışı, ısının işlemciden ve diğer elektronik parçalardan uzaklaştırılmasına yardımcı olur, ancak aynı zamanda zamanla aşınabilecek hareketli bileşenlerin de ortaya çıkmasına neden olur. Havalandırma açıklıklarının çevresinde toz birikebilir ve sessiz çalışma alanlarında veya kapalı ekipmanlarda fan gürültüsü istenmeyen bir hal alabilir.

Pasif soğutma farklı bir yaklaşım gerektirir. Isı, bir fana güvenmek yerine, dahili termal yollardan muhafazaya aktarılır ve burada çevredeki hava, ısının taşınmasına yardımcı olur. Bu tasarımın etkinliği, ısı üretimi, muhafaza malzemesi, yüzey alanı, ortam sıcaklığı ve cihazın etrafındaki kullanılabilir alan gibi faktörlere bağlıdır.

Endüstriyel panel PC'lerde arka muhafaza bu süreçte önemli bir rol oynayabilir. Kanatlı bir yüzey, ısı dağıtımı için mevcut alanı artırarak cihazın zorlamalı hava akışı olmadan ısıyı serbest bırakmasına yardımcı olur. Ancak pasif soğutma ısıyı ortadan kaldırmaz; muhafaza ve çevresindeki ortam aracılığıyla ısıyı yönetir. Doğru kurulum ve yeterli açıklık önemini korumaktadır.

Ekipman tasarımcıları için bu, soğutmanın kontrol bilgisayarı kurulduktan sonra değil, ilk mekanik düzen sırasında dikkate alınması gerektiği anlamına gelir. Diğer ısı üreten bileşenlere çok yakın yerleştirilen veya yeterince havalandırılmayan bir bölmeye kapatılan bir panel PC, yeterli açıklıkla kurulan bir panel PC'den daha zorlayıcı termal koşullarla karşı karşıya kalabilir.

Endüstriyel Ortamlarda Fansız Tasarım Neden Önemlidir?

Fansız bir endüstriyel bilgisayarın temel faydası yalnızca gürültünün olmaması değildir. Bilgisayar, uzun süreler boyunca tutarlı bir şekilde çalışması gereken ekipmana entegre edildiğinde değeri daha da netleşir.

İlk olarak, soğutma fanının çıkarılması, normalde inceleme veya değiştirme gerektirebilecek bir bileşeni ortadan kaldırır. Bu, özellikle panel PC'nin bir makine muhafazasının içine veya erişilmesi zor bir konuma kurulduğu durumlarda bakım planlamasını kolaylaştırabilir. Bu, bilgisayarın tamamının bakım gerektirmediği anlamına gelmez ancak ortak bir mekanik aşınma noktasını ortadan kaldırır.

İkincisi, fansız bir yapı, geleneksel fanlı soğutmayla ilişkili hava akışı açıklıklarına olan ihtiyacı azaltabilir. Düzgün bir şekilde kapatılmış bir mahfaza ile birleştirildiğinde bu, toz ve diğer kirletici maddelerin girişini sınırlamaya yardımcı olabilir. Üretim sırasında ince parçacıkların oluştuğu uygulamalarda muhafaza koruması, soğutma tasarımıyla birlikte değerlendirilmelidir.

Üçüncüsü, gereksiz arka plan gürültüsünün istenmediği laboratuarlarda, tıbbi ekipman odalarında, muayene istasyonlarında ve diğer çalışma alanlarında daha düşük akustik çıktı yararlı olabilir.

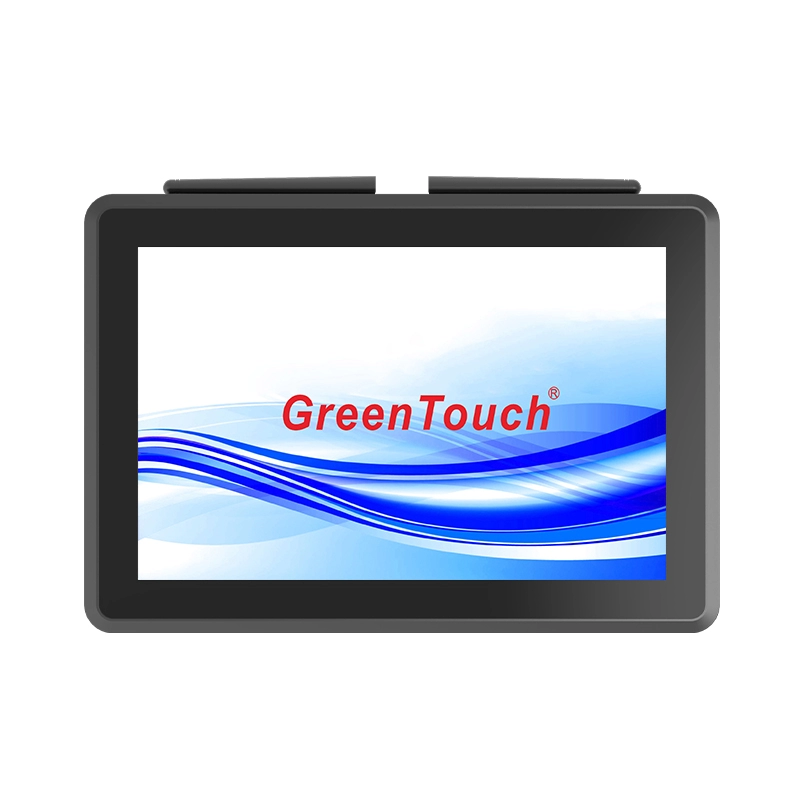

GreenTouch 3D Serisi, arka kanatçıklı ısı dağıtma tasarımına sahip, tamamen kapalı bir alüminyum alaşımlı yapı kullanır. Entegre yapısı, fan gürültüsünü önlerken endüstriyel kullanımı desteklemeyi amaçlamaktadır. Muhafaza ayrıca gömülü, duvara monte veya masaüstü kurulumlar için sağlam bir montaj yapısı sağlar.

Alüminyum Alaşımlı Muhafaza ve Termal Yönetim

Muhafaza tasarımının endüstriyel panel PC'nin ısıyı nasıl idare ettiği üzerinde doğrudan etkisi vardır. Alüminyum alaşımı, nispeten düşük ağırlığı kullanışlı mekanik mukavemet ve termal iletkenlik ile birleştirdiğinden endüstriyel ekipmanlarda yaygın olarak kullanılır.

3D Serisi, özel bir kalıp ve basınçlı döküm işlemi kullanılarak üretilen alüminyum alaşımlı bir çerçeveye ve arka kapağa sahiptir. Bu entegre muhafaza, ürünün yapısal gereksinimlerini desteklerken ısının dağılabileceği bir yüzey sağlar. Arka kanatlar mevcut ısı transfer alanını artırarak muhafazayı termal yönetim sisteminin aktif bir parçası haline getirir.

Mekanik entegrasyon hala önemlidir. Panel PC bir makineye yerleştirildiğinde, çevredeki panel arka kapak çevresindeki hava akışını kısıtlayabilir. Kablolar, yakındaki bileşenler ve kabin duvarları da ısının kaçabileceği alanı azaltabilir. Bu nedenle ekipman tasarımcıları kurulumu tamamlamadan önce montaj boyutlarını ve ekranın arkasındaki alanı incelemelidir.

Duvara monte veya masaüstü uygulamalar için kullanılabilir alan, gömülü kurulumdan önemli ölçüde farklı olabilir. Bir duvar desteği veya masaüstü standı, arka soğutma yüzeyini gereksiz yere engellemeden cihazı güvenli bir şekilde desteklemelidir.

Fansız bir bilgisayar seçerken, desteklenen maksimum çalışma sıcaklığı ile kurulum ortamındaki gerçek sıcaklık arasında ayrım yapmak da önemlidir. Panel Montajlı Dokunmatik Panel PC 3D Serisi, -20°C ile 70°C arasında geniş bir çalışma sıcaklığı aralığını belirtir. Sistem tasarımcıları yine de seçilen konfigürasyonun, kurulum koşullarının ve uygulama iş yükünün amaçlanan ortama uygun olduğunu doğrulamalıdır.

İşlemci ve Belleği İş Yüküne Göre Eşleştirme

Fansız bir muhafaza, kurulu donanımın ürettiği ısıyı yönetmelidir. Bu nedenle işlemci seçimi uygulama gereklilikleri ve termal planlamayla yakından bağlantılıdır.

GreenTouch 3D Serisi Intel® Core™ i3, i5 ve i7 işlemci seçeneklerini sunar. Farklı konfigürasyonlar, basit operatör arayüzlerinden daha karmaşık yazılım ve veri işlemeyi içeren uygulamalara kadar farklı seviyelerde bilgi işlem talebini destekleyebilir.

Esas olarak makine durumunu görüntüleyen ve operatör girişini kabul eden bir endüstriyel kontrol arayüzü, çeşitli uygulamaları çalıştıran, denetim verilerini işleyen veya birden fazla bağlı cihazla iletişim kuran bir sistemden farklı gereksinimlere sahip olabilir. Gerçek iş yüküne göre bir işlemci seçmek, gereksiz donanım karmaşıklığının önlenmesine yardımcı olur.

Bellek ve depolama aynı şekilde değerlendirilmelidir. Listelenen yapılandırmalar arasında 2–8 GB RAM, 32 GB ila 256 GB arası SSD kapasiteleri ve 500 GB ila 1 TB arası HDD seçenekleri bulunur. Uygun kombinasyon işletim sistemine, uygulama yazılımına, yerel veri depolama alanına ve gelecekte beklenen güncellemelere bağlıdır.

Örneğin, temel bir makine arayüzü, üretim bilgilerini yerel olarak kaydeden veya çeşitli yazılım araçlarını çalıştıran bir sistemden daha az bellek ve depolama gerektirebilir. Hızlı yanıt veren sistem erişimi ve kompakt depolamanın öncelikli olduğu durumlarda SSD faydalı olabilir; daha fazla yerel depolama kapasitesi gerektiğinde HDD düşünülebilir. Nihai konfigürasyon, mevcut ürün seçeneklerine ve uygulamanın gereksinimlerine göre onaylanmalıdır.

Muhafaza Koruması ve Uzun Süreli Güvenilirlik

Soğutma, endüstriyel bilgisayar güvenilirliğinin yalnızca bir parçasıdır. Toz, suya maruz kalma, elektriksel girişim, mekanik darbe ve kurulum koşulları da panel PC'nin performansını etkileyebilir.

3D Serisi, IP65 ön korumayı ve IK06 darbe korumasını listeler. Bu spesifikasyonlar farklı endişeleri ele almaktadır: IP65, geçerli test koşulları altında toza ve su jetlerine karşı korumayla ilgilidir; IK06 ise tanımlanmış bir mekanik darbe direnci seviyesini belirtir. Bunlar, cihazın tamamının her yüzeyinin her türlü çevresel maruziyete dayanabileceğinin kanıtı olarak yorumlanmamalıdır.

Üretim süreçlerinin yakınına kurulan ekipmanlar için ön koruma ile tüm mahfazanın korunması arasındaki ayrım özellikle önemlidir. Panel PC'nin ön kısmı temizleme prosedürlerine maruz kalabilir veya ara sıra su sıçramalarına maruz kalabilir, arka kısmı ise korumalı bir kabinin içinde yer alabilir. Gerekli koruma seviyesi fiili kuruluma göre değerlendirilmelidir.

Ürün ayrıca EMC parazit önleme özelliklerini de listeler. Motorların, sürücülerin, anahtarlama ekipmanlarının ve iletişim sistemlerinin bulunduğu endüstriyel ortamlarda elektromanyetik uyumluluk önemli bir husustur. Sistem düzeyindeki performans, uygun topraklamaya, kablo yönlendirmesine, güç kalitesine ve bağlı ekipmanın özelliklerine bağlıdır; dolayısıyla bu faktörlerin entegrasyon sırasında gözden geçirilmesi gerekir.

İsteğe bağlı yüzey işlemleri arasında parlama önleyici (AG), yansıma önleyici (AR), parmak izi önleyici (AF) ve antibakteriyel işlemler bulunur. Bu seçenekler çalışma ortamı ve temizlik gereksinimlerine göre değerlendirilebilir. Standart olarak dahil edileceği varsayılmak yerine, spesifik konfigürasyon için uygunlukları doğrulanmalıdır.

Fansız Panel PC'lerden Yararlanan Uygulamalar

Fansız panel PC'ler, ekipmanın entegre bir ekran ve bilgisayar gerektirdiği ancak geleneksel soğutma donanımı için sınırlı alana sahip olduğu durumlarda kullanışlıdır.

CNC takım tezgahlarında ve özel makinelerde panel PC, işletim bilgilerini görüntülemek ve uyumlu kontrol yazılımıyla etkileşim kurmak için bir operatör arayüzü görevi görebilir. Gerekli ekran boyutu, montaj yöntemi ve iletişim arayüzleri makine tasarımına bağlıdır.

Otomatik üretim hatlarında, bir denetim istasyonuna veya operatör iş istasyonuna bir panel PC kurulabilir. Fansız bir yapı, fanla ilgili bakımın azaltılmasına yardımcı olabilir; alüminyum muhafaza ise yerleşik bilgi işlem için kompakt bir muhafaza sağlar.

Akıllı sağlık ekipmanı ve laboratuvar sistemleri, uygulamanın temizlik, elektrik güvenliği ve mevzuat gerekliliklerine bağlı olarak sessiz çalışma ve yalıtılmış ön yüzeyden yararlanabilir. Self-servis biletleme makinelerinde, perakende ödeme sistemlerinde ve sipariş terminallerinde, ekranın amaca yönelik olarak yapılmış bir kabin içine kurulabilmesi, ekipman tasarımını basitleştirebilir.

3D Serisi, öngörülen kapasitif teknolojiyle çoklu dokunmatik çalışmayı destekler ve 10,1 ila 23,8 inç arasında ekran boyutları sunar. Mevcut ekran formatları 16:10, 4:3, 5:4 ve 16:9'dur ve ekipman üreticilerinin arayüze ve kurulum alanına uygun bir ekran formatı seçmesine olanak tanır.

Kurulum ve Bağlantı Konuları

Fansız bir panel PC, montaj düzeni ve kablo erişimi göz önünde bulundurularak seçilmelidir. 3D Serisi gömülü, duvara monte ve masaüstü kurulumu destekler. Arka VESA montaj seçenekleri, yapılandırmaya bağlı olarak 75 × 75 mm ve 100 × 100 mm desenleri içerir.

Aşağıya bakan arka bağlantıları, ünite uygun konumlara kurulduğunda kabloların düzenli tutulmasına yardımcı olabilir. Mevcut arayüzler arasında HDMI, VGA, COM, LAN, USB, MIC, AUDIO ve DC IN bulunur. Ürün ayrıca Gigabit Ethernet ve dahili 802.11b/g/n Wi-Fi özelliğine sahiptir.

Sipariş vermeden önce ekipman üreticilerinin tam bağlantı noktası yapılandırmasını, montaj boyutlarını, güç gereksinimlerini, işletim sistemini ve ekran çıkış seçeneklerini doğrulaması gerekir. Özellikle sığ dolaplarda kablo bükülme yarıçapı ve servis erişimi de dikkate alınmalıdır.

Belirli bir iletişim protokolü, yazılım ortamı veya harici çevre birimi gerektiren sistemler için, kurulumdan önce uyumluluğun onaylanması, önlenebilir yeniden tasarım çalışmalarını engelleyebilir.

Uygun Bir Üretim Ortağının Seçilmesi

OEM ekipman projeleri için ürün spesifikasyonları kararın yalnızca bir kısmını oluşturur. Üretim tutarlılığı, konfigürasyon desteği, kalite yönetimi ve entegrasyon sırasındaki iletişim de projenin teslimini etkileyebilir.

Shenzhen GreenTouch Technology Co., Ltd. dokunmatik monitörler, dokunmatik hepsi bir arada bilgisayarlar, kapasitif ve dirençli dokunmatik ekranlar ve diğer etkileşimli ekran çözümleri dahil olmak üzere dokunmatik ürünlerde uzmanlaşmıştır. Şirket, geçerli ürün ve konfigürasyona bağlı olarak CE, FCC, CB, RoHS, UL, CCC ve HDMI gibi ürünle ilgili sertifikaların yanı sıra ISO 9001 kalite yönetim sistemi sertifikasını ve ISO 14001 çevre yönetim sistemi sertifikasını da rapor etmektedir.

Üretim kaynakları arasında Sınıf 1000 tozsuz laminasyon atölyesi, çoklu yapıştırma teknikleri ve yaklaşık 5.000 metrekarelik standart bir üretim atölyesi bulunmaktadır. Şirket ayrıca 20'den fazla teknik mühendisten oluşan bir ekibin ve yıllık 50'den fazla yeni ürünün geliştirildiğini de rapor ediyor.

Endüstriyel müşteriler için bu yetenekler, bir tedarikçiyi değerlendirirken faydalı başlangıç ​​noktaları sağlar. Alıcılar, projeleri için geçerli olan spesifik sertifikaları, üretim gereksinimlerini, mevcut konfigürasyonları, garanti koşullarını ve teknik desteği onaylamalıdır.

Pasif Soğutmayı Tasarım Kararının Bir Parçası Haline Getirmek

Fansız bir endüstriyel panel PC, fanla ilgili bakım ve çalışma gürültüsünün azaltılmasına yardımcı olabilir, ancak güvenilir çalışma, hareketli bir bileşenin çıkarılmasından daha fazlasına bağlıdır. Termal tasarım, işlemci seçimi, muhafaza koruması, montaj açıklığı ve iş yükü planlamasının birlikte çalışması gerekir.

Panel Montajlı Dokunmatik Panel PC 10,1-23,8 İnç (3D Serisi)  , fansız alüminyum alaşımlı muhafazayı, arka kanatlı ısı dağıtımını, çoklu işlemci seçeneklerini, öngörülen kapasitif çoklu dokunmayı ve esnek montaj yapılandırmalarını birleştirir. Bu özellikler, endüstriyel makineler, otomasyon istasyonları ve alan ve bakım erişiminin önemli olduğu diğer entegre bilgi işlem uygulamaları için değerlendirmeye değerdir.

Bir konfigürasyon seçmeden önce işletim ortamını, gerekli arayüzleri, montaj boyutlarını, yazılım iş yükünü ve koruma gereksinimlerini gözden geçirin. OEM projeleri için bu ayrıntıları GreenTouch ile görüşmek, seçilen panel PC'nin ekipmanın gerçek çalışma koşullarına uyup uymadığının belirlenmesine yardımcı olabilir.

Daha fazla ürün bilgisi ve yapılandırma ayrıntıları için 3D Serisi Dokunmatik Panel PC'yi inceleyin ve mevcut ekran boyutlarını, donanım seçeneklerini ve montaj düzenlemelerini uygulama gereksinimlerinizle karşılaştırın.
