32 İnç 4K Dokunmatik Monitörü HDMI ve DisplayPort ile Bütünleştirme

Büyük bir dokunmatik ekranı endüstriyel bir iş istasyonuna, etkileşimli bilgi sistemine veya ticari kontrol cihazına entegre ederken doğru ekranı seçmek işin yalnızca bir parçasıdır. Mühendislerin ayrıca video sinyallerinin nasıl iletildiğini, dokunma girişinin ana bilgisayara nasıl ulaştığını ve kabloların muhafazaya nasıl yerleştirildiğini doğrulamaları gerekiyor. Bu detayların gözden kaçırılması durumunda yüksek çözünürlüklü bir ekran bile üretime hazır hale getirilmeden önce ek mühendislik çalışmaları gerektirebilir.

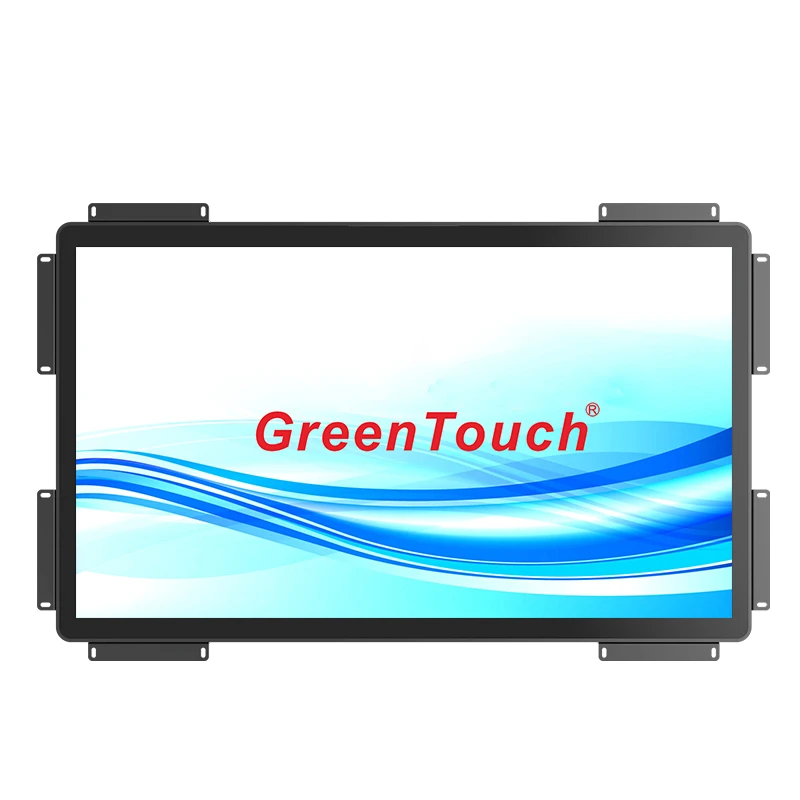

GreenTouch'ın 32 İnç 4K UHD Dokunmatik Ekranlı Monitörü, 3840 × 2160 ekranı 10 noktalı projeksiyonlu kapasitif dokunmatik ve çoklu bağlantı seçenekleriyle birleştiriyor. İki HDMI bağlantı noktası, DisplayPort (DP), USB bağlantıları ve B Tipi USB arabirimi, monitörü bir ana sisteme bağlamak için çeşitli seçenekler sunar. Her arayüzün rolünü anlamak, ekipman geliştiricilerin pratik bir kurulum planlamasına ve yaygın entegrasyon sorunlarından kaçınmasına yardımcı olur.

Video ve Dokunmatik Arayüzleri Anlamak

Dokunmatik ekranlı bir monitörü bağlamadan önce video iletimi ile dokunmatik iletişim arasında ayrım yapmak önemlidir. Bu işlevler birlikte çalışır ancak aynı kabloyu kullanmaları gerekmez.

HDMI ve DisplayPort, video sinyallerini bir bilgisayardan veya başka bir uyumlu kaynaktan monitöre iletir. Ana cihazın, masaüstünü, uygulama arayüzünü, görüntüleri ve diğer görsel içeriği desteklenen bir çözünürlük ve yenileme hızında çıkarmasına olanak tanır.

USB, tipik bir dokunmatik monitör kurulumunda farklı bir amaca hizmet eder. USB bağlantısı, dokunmatik girişi monitörün dokunmatik denetleyicisinden ana bilgisayara taşır. Kullanıcı bir düğmeye dokunduğunda veya parmağını ekran üzerinde hareket ettirdiğinde, dokunmatik kontrol cihazı girişi işler ve karşılık gelen koordinatları bağlı sisteme iletir.

32 inç 4K dokunmatik monitör için listelenen arayüzler arasında iki HDMI bağlantı noktası, bir DisplayPort bağlantısı, USB, B Tipi USB ve bir kulaklık çıkışı yer alıyor. Her bir USB konektörünün tam işlevi, sistemin kablo bağlantılarını yapmadan önce ürünün bağlantı şemasına ve kullanım kılavuzuna göre doğrulanmalıdır.

Yararlı bir başlangıç ​​noktası üç şeyin tanımlanmasıdır: ana bilgisayarın kullanılabilir video çıkışları, monitörün desteklenen giriş bağlantıları ve dokunma işlevi için gereken USB bağlantısı. Kablo satın almadan önce bu ayrıntıların kontrol edilmesi gereksiz adaptörleri azaltabilir ve kurulumu basitleştirebilir.

HDMI ve DisplayPort Arasında Seçim Yapma

HDMI ve DisplayPort'un her ikisi de yüksek çözünürlüklü ekranları bilgisayarlara ve gömülü sistemlere bağlamak için yaygın olarak kullanılır. Her iki arayüz de yalnızca daha gelişmiş göründüğü için seçilmemelidir. Uygun seçim, ana cihazın özelliklerine, monitör girişine, gereken çözünürlüğe ve kablo kurulumuna bağlıdır.

HDMI genellikle masaüstü bilgisayarlarda, dizüstü bilgisayarlarda, medya oynatıcılarda ve birçok ticari bilgisayar cihazında bulunur. Ana sistemin zaten uyumlu bir HDMI çıkışı sağlaması ve kurulumun bir dönüştürme adaptörü gerektirmemesi durumunda bu kullanışlı olabilir.

DisplayPort ayrıca profesyonel iş istasyonlarında, grafik donanımlı bilgisayarlarda ve bazı endüstriyel bilgi işlem platformlarında da yaygındır. Ana bilgisayarın uygun bir DisplayPort çıkışı sağlaması ve sistem tasarımının zaten bu arayüzü temel alması durumunda tercih edilen seçenek olabilir.

GreenTouch monitör, HDMI ve DP bağlantılarını destekleyerek entegratörlere farklı ana bilgisayar yapılandırmalarıyla çalışırken esneklik sağlar. Ancak bu konektörlerin varlığı, bağlanan her bilgisayarın otomatik olarak istenen yenileme hızında 3840 × 2160 çıktı vereceği anlamına gelmez. Grafik donanımı, çıkış sürümü, kablo özellikleri, monitör giriş özellikleri ve işletim sistemi ayarlarının tamamının dikkate alınması gerekir.

Örneğin, mühendislik çizimlerini görüntülemek için kullanılan bir iş istasyonunun, ayrıntılı arayüz öğelerini gösterebilmesi için tam 4K masaüstü çözünürlüğüne ihtiyacı olabilir. Bağlantıyı tamamlamadan önce mühendis, bilgisayarın gerekli çıkış modunu desteklediğini ve seçilen kablonun bunu güvenilir bir şekilde taşıyabildiğini doğrulamalıdır.

Bir üretim kurulumu için gerçek kablo uzunluğunun ve yönlendirme düzenlemesinin de test edilmesi faydalı olacaktır. Laboratuvar masasında kısa kabloyla çalışan bir bağlantı, makine muhafazasından veya başka ekipmanın yanındaki bir kablo kanalından geçirildiğinde farklı davranabilir.

4K Dokunmatik Monitörü Adım Adım Bağlama

Basit bir entegrasyon süreci video bağlantısıyla başlar, ardından dokunmatik bağlantı ve eksiksiz bir işlevsel test gelir.

Öncelikle ana bilgisayarı kontrol edin ve uyumlu bir video çıkışı seçin. Ana bilgisayar ile ilgili monitör girişi arasına HDMI veya DisplayPort kablosunu bağlayın. Sistem iki HDMI bağlantı noktası kullanıyorsa monitörün amaçlanan kaynağı otomatik olarak seçtiğini varsaymak yerine hangi girişin bağlı olduğunu doğrulayın.

İkinci olarak, dokunmatik iletişim için belirlenen USB bağlantısını kullanarak monitörün dokunmatik arayüzünü ana bilgisayara bağlayın. Video kablosunun tek başına dokunmatik işlevsellik sağladığı varsayılmamalıdır. Tipik bir kurulumda, video bağlantısı bilgisayarın arayüzünü görüntülerken, USB bağlantısı bilgisayarın dokunma olaylarını almasına olanak tanır.

Üçüncüsü, ana bilgisayarı açın ve üreticinin talimatlarına göre izleyin. İşletim sisteminin görüntü ayarlarını açın ve monitörün amaçlanan çözünürlükte algılandığını doğrulayın. Görüntü uzatılmış, kırpılmış veya belirsiz görünüyorsa çıkış çözünürlüğünü, ölçeklendirme yapılandırmasını ve seçilen giriş kaynağını kontrol edin.

Dördüncüsü, dokunma işlemini test edin. Etkin görüntüleme alanının merkezine, kenarlarına ve köşelerine yakın olan çeşitli denetimleri seçin. İmlecin veya uygulama yanıtının gerçek dokunma konumuna karşılık geldiğini doğrulayın. Dokunmatik giriş kullanılamıyorsa USB bağlantısını, ana cihaz algılamasını, denetleyici gereksinimlerini ve ilgili sistem ayarlarını kontrol edin.

Son olarak sistemi yeniden başlatın ve testi tekrarlayın. Bu, ilk kurulum sırasında görünmeyebilecek bağlantı veya başlatma sorunlarının belirlenmesine yardımcı olur.

Bu sırayı takip etmek, sorunun video yolundan mı, dokunmatik iletişimden mi, sistem yapılandırmasından mı yoksa fiziksel kurulumdan mı kaynaklandığını belirlemeyi kolaylaştırır.

3840 × 2160 Çözünürlükten En İyi Şekilde Yararlanmak

32 inç UHD monitör, 3840 × 2160 piksel çözünürlük sağlayarak ana sisteme ayrıntılı içerik için geniş bir çalışma alanı sağlar. 1920 × 1080 Full HD ile karşılaştırıldığında 4K UHD dört kat daha fazla piksel sağlar.

Bu ek piksel sayısı, birden fazla bilgi paneli, ayrıntılı diyagramlar, teknik çizimler, izleme kontrol panelleri veya yüksek çözünürlüklü görüntüler görüntüleyen uygulamalarda yararlı olabilir. Operatörler, uygulama tasarımına ve işletim sistemi ölçeklendirmesine bağlı olarak tek ekranda daha fazla görsel bilgiyle çalışabilir.

Ancak daha yüksek bir çözünürlük aynı zamanda entegrasyon hususlarını da beraberinde getirir. Bazı eski uygulamalar daha düşük çözünürlüklü ekranlar için tasarlanmıştır ve 4K'da görüntülendiğinde küçük metin veya kontroller kullanabilir. Mühendisler arayüz ölçeklendirmesini, yazı tipi boyutlarını ve uygulamanın hedef çözünürlükteki davranışını kontrol etmelidir.

Monitörün belirtilen renk yetenekleri arasında %99 sRGB, %95 DCI-P3 ve 1,07 milyar ekran rengi desteği yer alıyor. HDR de bir özellik olarak listeleniyor. Bu spesifikasyonlar, kurulumun ayrıntılı görsel inceleme, zengin grafik içeriği veya renge duyarlı iş akışları gerektirdiği durumlarda geçerli olabilir. Gerçek sonuçlar kaynak içeriğe, yazılım yapılandırmasına ve monitörün ölçülen performansına bağlıdır.

Dokunmatik uygulamalarda çözünürlük ve kullanılabilirliğin birlikte değerlendirilmesi gerekiyor. Ayrıntılı bir arayüz yalnızca operatörlerin içeriğini okuyabilmesi ve kontrolleri rahatça seçebilmesi durumunda kullanışlıdır. Gerçek uygulamanın dağıtımdan önce 32 İnç 4K UHD Dokunmatik Ekranlı Monitörde test edilmesi , geliştirme döngüsünün başlarında ölçeklendirme ve etkileşim sorunlarını ortaya çıkarabilir.

10 Noktalı Kapasitif Dokunmayı Entegre Etme

Monitör, 10'a kadar temas noktasıyla öngörülen kapasitif dokunmayı destekler. Bu, ana işletim sisteminin ve yazılımın gerekli çoklu dokunma davranışını desteklemesi koşuluyla, uygulamaların aynı anda birden fazla kişiyi tanımasına olanak tanır.

Bir kontrol arayüzü için çoklu dokunma, yakınlaştırma, uyumlu içeriği döndürme veya aynı anda birkaç noktayla etkileşim kurma gibi hareketleri destekleyebilir. İşbirliğine dayalı veya etkileşimli uygulamalarda, birden fazla temas noktası çizim, açıklama ekleme ve görsel nesneleri işlemek için de yararlı olabilir.

Bununla birlikte, 10 noktalı donanım desteği her uygulamanın on noktanın tümünü kullanacağını otomatik olarak garanti etmez. Ana bilgisayar denetleyicisi, işletim sistemi, sürücüler ve uygulama yazılımı, amaçlanan davranışı sağlamak için birlikte çalışmalıdır.

Entegrasyon sırasında, bitmiş ürünün fiilen kullanacağı dokunma işlevlerini test edin. Uygulama yalnızca tek nokta seçimi gerektiriyorsa aktif alan genelinde güvenilir yanıtı onaylayın. Çoklu dokunma hareketlerine bağlıysa, hedef yazılımdaki eşzamanlı kişileri, hareket tanımayı ve etkileşim davranışını doğrulayın.

Monitörü son montaj konumunda test etmek de önemlidir. Operatörün ekrana yaklaşma şekli, ekranın açısı ve çevredeki kontrollerin yerleşimi pratik kullanılabilirliği etkileyebilir.

Kablo Yönlendirmesinin ve Fiziksel Kurulumun Planlanması

Arayüz uyumluluğu başarılı kurulumun yalnızca bir parçasıdır. Kablo yönlendirmesi, konnektör açıklığı ve montaj erişimi mekanik tasarıma dahil edilmelidir.

GreenTouch, monitörün bağlantılarının arka tarafta ve aşağı bakacak şekilde konumlandırıldığını belirtir. Bu düzenleme, kabloların doğrudan dışarı doğru uzanmak yerine ekranın arkasını takip etmesi gereken kurulumları planlarken yararlı olabilir. Öyle olsa bile, bitmiş muhafazanın konektörler, kablo kıvrımları ve bakım erişimi için yeterli açıklık sağlaması gerekir.

Montaj yapısını oluşturmadan önce monitörün mekanik çizimlerini inceleyin ve tüm bağlantı noktalarının konumunu doğrulayın. Konektörlere aşırı baskı uygulamadan HDMI, DisplayPort ve USB kablolarını bağlamak ve çıkarmak için yeterli alan bırakın.

Birden fazla kablonun birlikte çalıştığı durumlarda bunları uygun şekilde sabitleyin ve keskin bükülmelerden veya gereksiz gerginliklerden kaçının. Endüstriyel ekipmanlarda titreşimin, tekrarlanan servis işlemlerinin veya yakındaki bileşenlerin hareketinin zaman içinde kablo bağlantılarını etkileyip etkilemeyeceğini göz önünde bulundurun.

Monitör ayrıca ürün bilgilerine göre akım veya video sinyalinin varlığına bağlı olarak yapılandırılabilir otomatik açılma veya kapanma davranışını da destekler. Entegratörler, bu işlevi bir güç yönetimi dizisine dahil etmeden önce, tam tetikleme koşullarını ve mevcut ayarları üreticiyle teyit etmelidir.

Endüstriyel Ortamlarda Ön Panel Korumasının Dikkate Alınması

Bir atölyeye, üretim alanına veya ekipman muhafazasına kurulan dokunmatik ekran toz, su sıçraması ve kazara darbelerle karşılaşabilir. Bu nedenle gerekli koruma seviyesi, bağlantı ve ekran performansının yanı sıra dikkate alınmalıdır.

GreenTouch 32 inç monitör, IP65 ön panel korumasını ve ön panel için IK08 derecesini belirtir. Bu derecelendirmeler korumanın farklı yönlerini ele alır: IP65, tanımlanmış test koşulları altında toz girişi ve su jetleri ile ilgilidir; IK08 ise standartlaştırılmış bir test altında mekanik darbeye karşı dirençle ilgilidir.

Bu özellikler, montajı yapılan sistemin her parçasının aynı korumaya sahip olduğunun kanıtı olarak yorumlanmamalıdır. Arka konektörler, kablo giriş noktaları, montaj bağlantıları ve mahfaza tasarımı, kurulumun tamamının korunmasını etkileyebilir.

Monitör tozlu bir üretim alanına veya ekipman temizleme işlemlerinin yakınına kurulacaksa çevre gerekliliklerini tedarikçiyle teyit edin. Montaj yöntemi ve çevresindeki muhafaza, amaçlanan ön panel korumasını koruyacak şekilde tasarlanmalıdır.

İsteğe bağlı yüzey işlemleri arasında parlama önleyici (AG), yansıma önleyici (AR), parmak izi önleyici (AF) ve antibakteriyel işlemler bulunur. Uygun kaplama aydınlatmaya, temizleme prosedürlerine, kullanıcı etkileşimine ve uygulamanın özel gereksinimlerine bağlıdır. Alıcılar, seçtikleri konfigürasyon için hangi tedavilerin mevcut olduğunu doğrulamalıdır.

Entegrasyon Gereksinimleri Konusunda GreenTouch ile Çalışmak

ShenZhen GreenTouch Technology Co., Ltd., kapasitif ve dirençli dokunmatik ekranlar, kızılötesi dokunmatik çerçeveler, dokunmatik monitörler ve entegre dokunmatik bilgisayarlar sunan bir dokunmatik ürün üreticisidir. Belirtilen üretim yetenekleri arasında Sınıf 1.000 tozsuz laminasyon atölyesi, çoklu yapıştırma işlemleri ve 5.000 metrekarelik standart üretim atölyesi yer alıyor.

OEM ekipman geliştiricileri için entegrasyon gereksinimlerini üretimden önce üreticiyle görüşmek, arayüz işlevlerini, mekanik boyutları, kablo düzenlemelerini ve desteklenen çalışma koşullarını netleştirmeye yardımcı olabilir. GreenTouch, bu monitörle ilişkili sertifikalar veya uyumlulukla ilgili spesifikasyonlar arasında CE, FCC, RoHS, CB, EMC, HDMI, CCC, IP65 ve IK08'i listeler. Alıcılar, tam model ve konfigürasyon için geçerli belgeleri ve bunların kapsamını doğrulamalıdır.

Monitörü bir proje için onaylamadan önce ana bilgisayarı, seçilen video girişini, USB dokunmatik bağlantısını, hedef çözünürlüğü, yazılım uyumluluğunu, montaj açıklığını ve çevre koşullarını kapsayan bir kontrol listesi hazırlayın. Sistemin tamamını test etmek, ekranı ayrı ayrı doğrulamaktan daha faydalıdır çünkü bitmiş ürün tüm bu bileşenlerin birlikte çalışmasına bağlıdır.

32 İnç 4K UHD Dokunmatik Ekranlı Monitör, UHD görselleri, 10 noktalı kapasitif dokunmatik özelliği, HDMI ve DisplayPort bağlantısını ve belirtilen ön panel korumasını tek bir ekran çözümünde birleştirir. Ekipman üreticileri video yolunu, dokunmatik iletişimi, kablo düzenini ve sistem gereksinimlerini erken kontrol ederek entegrasyonu basitleştirebilir ve tasarım üretime ulaşmadan önce olası uyumluluk sorunlarını belirleyebilir.
