4 Telli Dirençli Dokunmatik Ekranlarda ITO Film ve ITO Cam: Malzeme Seçimi ve Performans

Dokunmatik panel performansı, denetleyiciden veya ekranın arkasında çalışan yazılımdan daha fazlasına bağlıdır. Dokunmatik panelin içindeki malzemeler aynı zamanda girdiyi ne kadar güvenilir şekilde algıladığını, tekrarlanan kullanıma ne kadar iyi dayandığını ve farklı çalışma ortamlarında ne kadar tutarlı performans gösterdiğini de etkiler. Ekipman üreticileri için bu malzeme seçimlerini anlamak, güvenilir bir dokunmatik arayüz tasarlamanın önemli bir parçasıdır.

Dört telli dirençli dokunmatik ekranda indiyum kalay oksit (ITO), fiziksel basınç yoluyla dokunmayı algılamak için gereken iletken yüzeyleri sağlar. İletken katmanlar, panel tasarımına bağlı olarak ITO filmi ve ITO camı veya iki ITO kaplı film kullanılarak düzenlenebilir. Her yapının mekanik yapıyı, yüzey performansını ve entegrasyon gereksinimlerini etkileyen özellikleri vardır. Doğru konfigürasyonun seçilmesi, ekipman tasarımcılarının yalnızca ekran boyutuna bağlı kalmak yerine dokunmatik paneli amaçlanan uygulamayla eşleştirmesine yardımcı olur.

Dirençli Dokunmatik Panellerde ITO Filmi ve ITO Camını Anlamak

ITO, dokunmaya duyarlı bileşenlerde yaygın olarak kullanılan şeffaf iletken bir malzemedir. Bir yüzeyin görünür ışığı iletmesine izin verirken teması algılamak için gerekli elektriksel özellikleri sağlar. Dört telli dirençli dokunmatik panelde iki iletken katman küçük bir boşlukla ayrılır. Kullanıcı ekrana bastığında katmanlar temas ederek kontrolörün elektrik voltajındaki değişikliklerden dokunma konumunu belirlemesine olanak tanır.

Yaygın bir yapı, ITO kaplı bir filmi ITO kaplı bir cam katmanla birleştirir. Bir diğeri her iki iletken yüzeyde de ITO filmi kullanıyor. Her iki düzenleme de aynı temel dirençli algılama ilkesini izlese de fiziksel yapıları farklıdır.

Bir ITO film tabakası, basınç altında yön değiştirebilen esnek bir iletken yüzey sağlar. Bir ITO cam katmanı, panel yapısını destekleyen sağlam bir taban sağlar. Bu nedenle film ve cam kombinasyonu, sağlam bir destek ve basınca duyarlı bir üst yüzey gerektiren ekipmanlar için pratik bir seçenektir.

Film ve film yapısında her iki tarafta da esnek alt tabakalar kullanılır. Uygunluğu ekipmanın mekanik gereksinimlerine, yüzey işlemine ve amaçlanan çalışma koşullarına bağlıdır. Her iki yapıya da evrensel olarak üstün muamelesi yapılmamalıdır; uygun seçim, komple dokunmatik panel tasarımına bağlıdır.

10,4 ila 22 İnç (4 Telli) Dirençli Dokunmatik Ekranı değerlendiren alıcılar için , katman yapısının spesifikasyon aşamasında onaylanması, dokunmatik panel ile ekipman muhafazası arasındaki uyumsuzlukların önlenmesine yardımcı olur.

Malzeme Yapısı Dokunma Performansını Nasıl Etkiler?

İletken katmanlar, fiziksel girdiyi kaydetmek için birlikte çalışır, ancak panelin genel performansı aynı zamanda malzemelerin kalitesine, elektrik bağlantılarına, aralığa ve montajına da bağlıdır.

Normal çalışmada basınç iletken yüzeyleri belirli bir noktada temas ettirir. Kontrolör ortaya çıkan elektriksel değişiklikleri ölçer ve bunları koordinatlara dönüştürür. Kararlı elektriksel davranış ve tutarlı mekanik yapı, sistemin girdiyi tahmin edilebilir şekilde kaydetmesine yardımcı olur.

Teknik değerlendirme sırasında dikkat edilmesi gereken birkaç faktör vardır:

• İletken katman tutarlılığı: İletken kaplamadaki değişiklikler, aktif alan boyunca elektriksel davranışı etkileyebilir.

• Katman aralığı: İletken yüzeyler arasındaki ayrım, ekrana basılmadığında istenmeyen teması önlerken normal çalışmaya da izin vermelidir.

• Yüzey durumu: Çizikler, kirlenme ve kaplama kusurları kullanılabilirliği etkileyebilir ve amaçlanan hizmet koşullarını tehlikeye atabilir.

• Birleştirme ve hizalama: Tutarsız montaj, eşit olmayan performansa veya gözle görülür kusurlara yol açabilir.

• Denetleyici uyumluluğu: Dokunmatik panel, seçilen denetleyiciyle ve ana sistemin giriş yapılandırmasıyla çalışmalıdır.

İTO malzeme seçimini izole bir karar olarak ele almak yerine bu faktörlerin birlikte değerlendirilmesi gerekir. İyi seçilmiş bir alt tabaka, zayıf bağlanmayı, uygun olmayan denetleyici ayarlarını veya yanlış tasarlanmış montaj yapısını telafi edemez.

Film ve Cam ve Film ve Film Yapıları: Pratik Farklılıklar

Film ve cam ile film ve film yapımı arasındaki seçim, bitmiş ekipmanın mekanik gereksinimleriyle başlamalıdır.

Film ve cam yapı, sert bir cam destek ve esnek bir üst iletken katman sağlar. Bu düzenleme genellikle tasarımcıların basınca dayalı dokunmatik girişli sağlam bir panel yapısına ihtiyaç duyduğu durumlarda düşünülür. Cam alt tabaka ayrıca kalınlık, kullanım ve mekanik destek açısından da özel gereksinimler yaratır.

Film ve film yapımında her iki tarafta da esnek alt tabakalar kullanılır. Tasarıma bağlı olarak farklı mekanik veya yapısal önceliklere sahip projeler için uygun olabilir. Ancak esnekliği onu otomatik olarak daha dayanıklı veya her muhafaza için uygun hale getirmez.

İkisini karşılaştırırken ekipman geliştiricileri aşağıdaki soruları dikkate almalıdır:

• Kurulum sert bir destek veya belirli bir düzeyde yapısal esneklik gerektiriyor mu?

• İzin verilen panel kalınlığı ve montaj toleransları nelerdir?

• Dokunma yüzeyi tekrarlanan temasa, temizliğe veya olası aşınmaya maruz kalacak mı?

• Proje için mat yüzey, parlama önleyici işlem veya Newton halkası önleyici işlem gerekiyor mu?

• Üretimden önce doğrulanması gereken özel optik veya elektriksel gereksinimler var mı?

Cevaplar, uygun yapının daraltılmasına ve hangi ayrıntıların üreticiyle onaylanması gerektiğinin belirlenmesine yardımcı olur. Malzeme seçimi, tek bir alt tabakanın her durumda daha iyi olduğu varsayımından ziyade, montajın tamamına dayanmalıdır.

Yüzey Kaplamaları ve Günlük Aşınmaya Karşı Koruma

ITO katmanları malzeme sisteminin yalnızca bir parçasıdır. Dış yüzey aynı zamanda dirençli dokunmatik ekranın günlük kullanım sırasındaki performansını da etkiler.

Tekrarlanan parmak teması, kalem girişi, temizlik ve çevredeki nesnelerle kazara temas, dokunmatik yüzeyi yavaş yavaş etkileyebilir. Uygun bir sert kaplama, yüzey aşınmasının giderilmesine yardımcı olurken, mat kaplama veya parlama önleyici işlem, ekipmanın görsel ve operasyonel gereksinimlerine göre seçilebilir.

Dirençli Dokunmatik Ekran 10,4 ila 22 İnç (4 Telli) serisi, mat sert kaplama ve anti-Newton halka işlemini içeren bir yüzey işleme seçeneği sunar. Bu özellikler farklı endişeleri giderir: sert kaplama yüzey korumasıyla ilişkilendirilirken, anti-Newton halkası işlemi yakın aralıklı yüzeyler arasında oluşabilecek girişim desenlerinin azaltılmasına yardımcı olur.

Ürün spesifikasyonu ayrıca ASTM D3363'e göre 3H kalem sertliğini de tanımlar. Kalem sertliği, tanımlanmış koşullar altında yüzey işaretlemesine karşı direncin teste dayalı bir göstergesidir. Her türlü çizilmeye, darbeye veya aşındırıcı temizleme yöntemine karşı garanti olarak yorumlanmamalıdır.

Üretim alanlarında, laboratuvarlarda veya ticari ortamlarda kullanılan ekipmanlar için yüzey kaplaması belirlenirken amaçlanan temizleme yöntemi ve temas sıklığı dikkate alınmalıdır. Alıcılar ayrıca gerekli kaplamanın standart olup olmadığını veya proje için özelleştirilmesi gerekip gerekmediğini de doğrulamalıdır.

Çevre Koşulları ve Panel Sızdırmazlığı

Endüstriyel dokunmatik paneller toz, yağ, su veya nemin mevcut olduğu ortamlara kurulabilir. Bu koşullar, özellikle dokunmatik arayüz bir kontrol kabininin veya kapalı makinenin bir parçasını oluşturduğunda, genel panel tasarımını önemli hale getirir.

Dirençli dokunma teknolojisi, farklı fiziksel girdi biçimlerini kabul etmesi gereken ekipmanlar için faydalı olabilecek, basınç aracılığıyla girdiyi algılar. Ancak kirli bir ortamda çalışabilme yeteneği, algılama prensibinden daha fazlasına bağlıdır. Yüzey durumu, sızdırmazlık, kurulum, kablo yönlendirme ve mahfaza tasarımının tümü nihai sonuca katkıda bulunur.

GreenTouch'ın dört telli serisine ilişkin ürün bilgileri, NEMA 4, 4X ve 12 gereksinimleriyle ilişkili sızdırmazlık seçeneklerini tanımlar. Alıcılar, bitmiş ekipman için bir koruma seviyesi belirlemeden önce tam model konfigürasyonunu, montaj düzenini ve geçerli test veya uyumluluk belgelerini doğrulamalıdır. Bir dokunmatik panelin belirtilen kapasitesi, otomatik olarak makinenin veya muhafazanın tamamının sertifikasyonu olarak alınmamalıdır.

Çevresel özelleştirme aynı zamanda yüksek sıcaklık, yüksek nem ve anti-UV gerekliliklerini de içerebilir. Üreticinin mevcut yapı, malzeme ve doğrulama gerekliliklerini doğrulayabilmesi için bunlar tasarım sürecinin başlarında tartışılmalıdır.

Ekran Boyutunun Ekipman Tasarımıyla Eşleştirilmesi

Malzeme yapısı dokunmatik panel seçiminin yalnızca bir parçasıdır. Ekranın boyutları ve en-boy oranı aynı zamanda ekipmanın mekanik düzenine ve kullanıcı arayüzüne de uygun olmalıdır.

GreenTouch serisi, 4:3, 16:9 ve 16:10 en-boy oranlarında mevcut olan yapılandırmalarla, yaklaşık 10,4 inçten 22 inçe kadar birçok boyutu kapsar. Ortak seçenekler arasında, belirli modele ve yapılandırmaya bağlı olarak 10,4 inç, 12,1 inç, 15 inç, 17 inç, 19 inç, 21,5 inç ve 22 inç paneller bulunur.

4:3 panel, daha geleneksel bir ekran düzeni etrafında tasarlanmış ekipmanlara uygun olabilir. 16:9 panel daha geniş bir arayüze sığabilirken 16:10 panel yatay ve dikey çalışma alanı arasında farklı bir denge sağlayabilir. Bunlar sabit kurallar yerine yerleşimle ilgili hususlardır; bu nedenle son seçim ekran, muhafaza ve yazılım gereksinimlerine uygun olmalıdır.

Sipariş vermeden önce mühendisler aktif dokunma alanını, genel boyutları, montaj toleranslarını, FPC çıkış konumunu, kablo yönlendirmesini ve cam kalınlığını doğrulamalıdır. Bu ayrıntılar, iki panel aynı nominal diyagonal ölçüme sahip olsa bile mekanik uyumluluğu etkileyebilir.

Denetleyici Uyumluluğu ve Sistem Entegrasyonu

Düzgün seçilmiş bir dokunmatik panel aynı zamanda hedef sistemle güvenilir bir şekilde iletişim kurmalıdır. GreenTouch dört telli dirençli dokunmatik ekranlar, Windows, Android veya Linux çalıştıran uygun kontrolörler ve ana platformlarla entegre edilebilir.

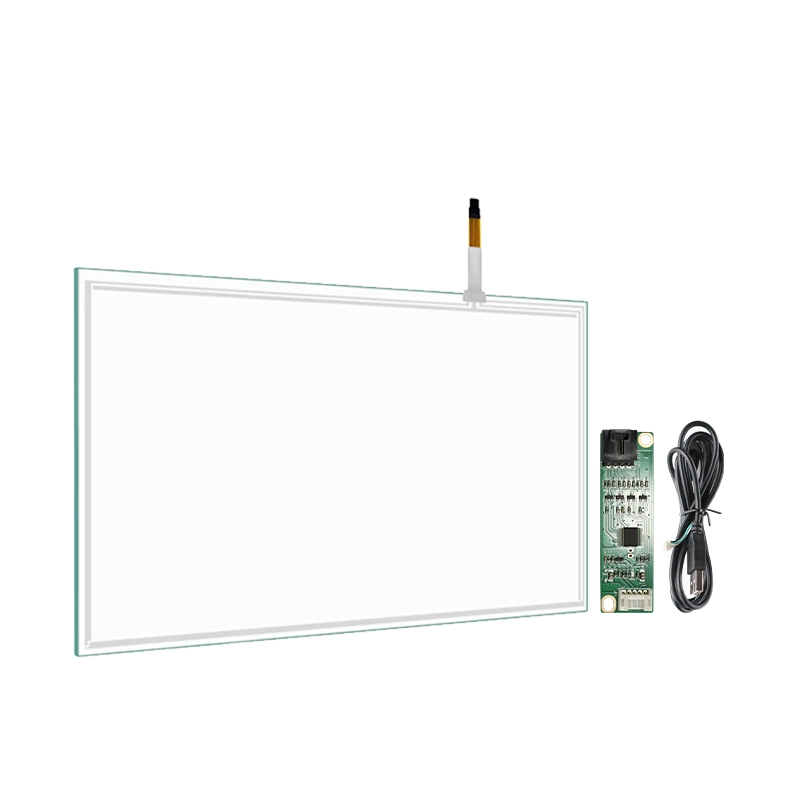

Ürün serisi için açıklanan bağlantı işlemi, şerit uzatma kablosunun sürücü kartına bağlanmasını, dokunmatik ekran kablosunun bağlanmasını ve ardından sürücü kartının USB aracılığıyla bağlanmasını içerir. Tam düzenleme, sağlanan kontrol ünitesine ve proje konfigürasyonuna bağlıdır; bu nedenle, kurulum sırasında seçilen modelin bağlantı şemasına uyulmalıdır.

Uyumluluk kontrolleri denetleyici arayüzünü, sürücü desteğini, koordinat haritalamasını, montaj yönünü ve ana sistemin giriş işlemlerini kapsamalıdır. Elektriksel olarak uyumlu bir panel, uygulamanın koordinat sistemine veya fiziksel ekran yönüne uyacak şekilde konfigürasyona ihtiyaç duyabilir.

OEM projeleri için, muhafazayı tamamlamadan veya üretim miktarlarını sipariş etmeden önce bu ayrıntıların teyit edilmesi yararlı olacaktır. Bu yaklaşım, kabloları, konnektörleri veya montaj bileşenlerini içeren son aşama değişiklik riskini azaltır.

Üretim Kalitesi ve Denetim Konuları

Dirençli bir dokunmatik panelin performansı hem malzeme seçimine hem de üretim tutarlılığına bağlıdır. Kaplama kalitesi, alt tabaka kullanımı, yapıştırma koşulları ve inceleme prosedürleri, bitmiş ürünün tekdüzeliğini etkileyebilir.

ShenZhen GreenTouch Technology Co., Ltd., dirençli ve kapasitif dokunmatik ekranlar, kızılötesi dokunmatik çerçeveler, dokunmatik monitörler ve dokunmatik özellikli hepsi bir arada sistemler dahil olmak üzere dokunmatik ürünler üretmektedir. Şirket, Class 1.000 tozsuz laminasyon atölyesine, G+G, G+FF ve TP+LCM tam laminasyonu kapsayan yapıştırma yeteneklerine ve yaklaşık 5.000 metrekarelik standart üretim atölyesine sahip olduğunu bildiriyor.

Bu yetenekler, bir üreticinin panel montajını ve üretimini nasıl ele aldığını değerlendirirken önemlidir. GreenTouch ayrıca geçerli ürünler için CE, FCC ve RoHS'yi içeren ürün sertifikasyon kapsamının yanı sıra ISO 9001 kalite yönetim sistemi ve ISO 14001 çevre yönetim sistemi sertifikalarını da rapor etmektedir.

Üreticileri karşılaştırırken, alıcılar doğrudan projeleriyle ilgili bilgileri talep etmelidir: denetim kapsamı, kabul kriterleri, numune doğrulama, parti tutarlılığı ve seçilen konfigürasyon için belgeler. Genel fabrika yetenekleri yararlı bir arka plandır ancak modele özgü doğrulama hala gereklidir.

Sağ Dört Telli Dirençli Dokunmatik Panelin Belirlenmesi

Güvenilir bir seçim süreci ekipmanın gerçek gereksinimleriyle başlar. Mühendisler bir numune veya fiyat teklifi talep etmeden önce alt tabaka yapısını, yüzey işlemini, boyutları, arayüzü, çevresel koşulları ve beklenen kullanımı tanımlamalıdır.

Aşağıdaki kontrol listesi spesifikasyonun düzenlenmesine yardımcı olabilir:

• Malzeme yapısı: ITO filmi artı ITO camı veya ITO filmi artı ITO filmi.

• Boyut ve en boy oranı: Aktif alanı ve mekanik boyutları ekipmanla eşleştirin.

• Yüzey kaplaması: Sert kaplama, mat veya parlama önleyici seçenekleri ve Newton önleyici halka gereksinimlerini onaylayın.

• Elektrik arayüzü: Denetleyiciyi, FPC çıkış konumunu, kablo düzenlemesini ve ana sistemi doğrulayın.

• Çevresel gereksinimler: Sıcaklık, nem, UV'ye maruz kalma, temizleme koşulları ve geçerli sızdırmazlık ihtiyaçlarını belirtin.

• Doğrulama: Onay için gereken test yöntemlerini, muayene kriterlerini ve destekleyici belgeleri doğrulayın.

GreenTouch, özel mekanik veya çevresel gereksinimleri olan projeler için görünüm, elektrik arayüzleri, yapısal tasarım, cam kalınlığı ve kablo çıkış konumunu kapsayan özelleştirme seçenekleri sunar. Alıcılar, önerilen tasarımın üretimden önce gözden geçirilmesi için çizimleri ve çalışma koşullarını yeterince erken sağlamalıdır.

Doğru Dirençli Dokunmatik Ekran 10,4 ila 22 İnç (4 Telli), yalnızca gerekli çapraz boyuta uyan panel değildir. Bitmiş ekipman içerisinde iletken katmanlar, yüzey işlemi, kontrolör ve montaj detaylarının birlikte çalıştığı konfigürasyondur. Ekipman üreticileri bu unsurları eksiksiz bir sistem olarak değerlendirerek daha bilinçli malzeme kararları verebilir ve önlenebilir entegrasyon sorunlarını azaltabilir.
