43 İnç 4K Dokunmatik Monitör Değerlendirmesinde Delta E Renk Doğruluğu

Ürün tasarımlarını, teknik diyagramları, tıbbi görüntüleri veya etkileşimli görsel içeriği görüntülemek için geniş bir dokunmatik ekran kullanıldığında, görüntü kalitesi yalnızca çözünürlükten daha fazlasını içerir. Renkler tutarlı görünmeli, degradeler düzgün kalmalı ve görsel ayrıntıların görevi destekleyecek şekilde yeniden üretilmesi gerekir. Ekipman üreticileri ve sistem entegratörleri için bu gereksinimler, bir ekranı değerlendirirken renk doğruluğunu önemli bir husus haline getiriyor.

Delta E (ΔE), görüntülenen renk ile referans renk arasındaki farkı tanımlamak için kullanılan ölçümlerden biridir. Renk üretimini değerlendirmek için yalnızca görsel izlenimlere güvenmekten daha objektif bir yol sağlar. Alıcılar, 43 İnç 4K UHD Dokunmatik Ekranlı Monitör seçerken renk gamı, ekran bit derinliği, kalibrasyon koşulları ve amaçlanan uygulamanın yanı sıra Delta E'yi de göz önünde bulundurmalıdır.

Dokunmatik Monitör Değerlendirmesinde Delta E Ne Anlama Geliyor?

Delta E, genellikle referans renk ile ekran tarafından üretilen renk olmak üzere iki renk arasındaki algılanan farkı ölçer. Daha küçük bir Delta E değeri genellikle kullanılan ölçüm yöntemine göre daha yakın bir eşleşmeyi gösterir.

Sonuç, renk farkı formülüne, ölçüm koşullarına, ekran ayarlarına ve referans standardına bağlıdır. ΔE*ab ve ΔE00 gibi farklı Delta E formülleri mutlaka doğrudan karşılaştırılabilir sonuçlar üretmez. Bu nedenle, renk doğruluğu iddiası en çok ölçüm yöntemi ve test koşulları açıkça belirtildiğinde faydalıdır.

Ticari veya endüstriyel dokunmatik monitörleri değerlendiren alıcılar için Delta E, pratik soruların yanıtlanmasına yardımcı olabilir. Ekran belirtilen marka renklerini tutarlı bir şekilde yeniden üretiyor mu? Kullanıcılar teknik arayüzlerdeki benzer tonları ayırt edebiliyor mu? Monitör kalibrasyondan sonra kabul edilebilir renk eşleşmesini koruyor mu? Bu sorular, bağlam olmadan ele alınan sayısal bir değerden daha önemlidir.

Delta E'nin de sınırlamaları vardır. Tam renk gamını, kontrastı, parlaklık bütünlüğünü, görüş açısı performansını veya dokunma duyarlılığını bağımsız olarak tanımlamaz. Bir test koşulu altında düşük Delta E'ye sahip bir ekran, belirli bir kurulum için yine de daha fazla değerlendirme gerektirebilir.

Renk Gamı ve Delta E Birlikte Nasıl Çalışır?

Renk gamı ​​bir ekranın üretebileceği renk aralığını tanımlarken Delta E, çoğaltılan renk ile referansı arasındaki farkı tanımlar. Bu ölçümler ekran performansının farklı yönlerini ele alır.

GreenTouch 43 inç 4K dokunmatik monitör, %99 sRGB kapsamını ve %95 DCI-P3 kapsamını belirtir. Bu rakamlar, yaygın olarak kullanılan iki renk alanının belirtilen kapsamını göstermektedir. sRGB, web içeriği ve genel bilgisayar grafikleri için yaygın olarak kullanılırken DCI-P3, özellikle doymuş kırmızılar ve yeşiller olmak üzere çeşitli alanlarda daha geniş bir renk yelpazesini kapsar.

Bir uygulama daha geniş bir renk aralığı gerektirdiğinde geniş bir renk gamı ​​yararlı olabilir. Ancak gam kapsamı tek başına renk doğruluğunu sağlamaz. Bir monitör geniş bir renk yelpazesini yeniden üretebilir ancak yine de tek tek renkleri amaçlanan değerlerinden farklı şekilde gösterebilir.

Bu nedenle alıcıların gam kapsamını ve Delta E'yi birlikte değerlendirmesi gerekiyor. Uygulama öncelikli olarak sRGB içeriğini kullanıyorsa testin doğru sRGB çoğaltmasına odaklanması gerekir. İş akışı DCI-P3 içeriğini kullanıyorsa görüntüleme modu, kaynak içerik ve kalibrasyon işlemi bu renk alanına göre kontrol edilmelidir.

Üreticinin belirtilen gam yüzdelerini nasıl tanımladığının teyit edilmesi de önemlidir. Kapsama ve gam hacmi farklı ölçümlerdir ve bunlar birbirinin yerine kullanılabilirmiş gibi değerlendirilmemelidir.

4K Çözünürlüğün ve Ekran Renk Derinliğinin Rolü

43 İnç 4K UHD Dokunmatik Ekranlı Monitör,  3840 × 2160 piksellik doğal çözünürlük kullanır. Bu, 1920 × 1080 Full HD ekrana göre dört kat daha fazla piksel sağlayarak ayrıntılı grafikleri, yoğun arayüz düzenlerini ve birden fazla bilgi panelinin tek bir ekranda sunulmasını destekler.

Çözünürlük ve renk doğruluğu genel görüntüleme deneyimiyle ilgilidir ancak farklı özellikleri ölçerler. Daha yüksek piksel sayısı metnin, çizgilerin, simgelerin ve görüntü ayrıntılarının tanımını iyileştirebilir. Delta E'yi otomatik olarak azaltmaz veya doğru renk üretimini garanti etmez.

Monitör ayrıca 1,07 milyar ekran rengini de belirtiyor. Bu renk sayımı, temsil edilebilir renk değerlerinin geniş bir aralığıyla ilişkilidir ve tüm ekran hattı uygun şekilde yapılandırıldığında daha yumuşak ton geçişlerinin desteklenmesine yardımcı olabilir.

Degradeler, haritalar, görselleştirme kontrol panelleri veya ayrıntılı görüntüler içeren uygulamalar için yumuşak geçişler, ince farkların incelenmesini kolaylaştırabilir. Bununla birlikte, gerçek sonuç panele, sinyal işlemeye, giriş sinyaline, grafik donanımına ve kaynak içeriğine bağlıdır. Belirtilen renk sayısı, renk doğruluğunun bağımsız ölçümü olarak yorumlanmamalıdır.

Yüksek dinamik aralık (HDR), bu monitör için listelenen başka bir özelliktir. HDR, yalnızca Delta E'den ziyade parlaklık ve ton aralığının işlenmesi ve sunumuyla ilgilidir. HDR iş akışlarını düşünen alıcılar, tüm HDR içeriğinin amaçlandığı gibi çoğaltılacağını varsaymadan önce desteklenen HDR formatını, sinyal uyumluluğunu, parlaklık performansını ve ilgili işletim ayarlarını doğrulamalıdır.

Pratik Bir Testte Delta E Nasıl Değerlendirilir?

Yararlı bir renk değerlendirmesi, tanımlanmış bir referans ve tekrarlanabilir bir test prosedürü ile başlar. Bunlar olmadan farklı monitörlerden veya tedarikçilerden alınan ölçümler doğrudan karşılaştırılamayabilir.

Aşağıdaki adımlar pratik bir başlangıç ​​noktası sağlar.

Öncelikle amaçlanan renk uzayını tanımlayın. Standart bilgisayar arayüzleri ve birçok web tabanlı uygulama için sRGB uygun referans olabilir. Diğer iş akışları için gerekli renk alanı testten önce onaylanmalıdır.

İkinci olarak monitörün üreticinin talimatlarına göre ısınmasına izin verin. İlk çalıştırma sırasında ekran özellikleri değişebilir, bu nedenle ölçümler stabil koşullar altında yapılmalıdır.

Üçüncü olarak, amaçlanan görüntüleme modunu seçin ve uygun olduğunda gereksiz görüntü iyileştirmelerini devre dışı bırakın. Doygunluğu, kontrastı, beyaz dengesini veya renk sıcaklığını değiştiren ayarlar sonucu etkileyebilir. Uygulama HDR gerektiriyorsa test yalnızca SDR ölçümlerine dayanmak yerine amaçlanan HDR yapılandırmasını takip etmelidir.

Dördüncüsü, uygun yazılımla kalibre edilmiş bir kolorimetre veya spektroradyometre kullanın. Ölçüm sistemi bilinen renk yamalarını oluşturmalı, çıktıyı ölçmeli ve sonuçları belirtilen referans değerlerle karşılaştırmalıdır.

Son olarak test koşullarını ve sonuçlarını kaydedin. Bunlar renk alanını, Delta E formülünü, ilgili olduğu yerde ortalama ve maksimum Delta E'yi, görüntüleme modunu, parlaklık ayarını, ölçüm aracını ve kalibrasyon durumunu içermelidir.

Tek bir ortalama değer, referanslarından önemli ölçüde sapan bireysel renkleri gizleyebilir. Kritik uygulamalar için hataların dağılımını ve maksimum sapmayı incelemek, yalnızca ortalamaya bakmaktan daha eksiksiz bir tablo sağlayabilir.

Günlük Çalışmada Kalibrasyon ve Renk Tutarlılığı

Kalibrasyon, ekranın çıkışını tanımlanmış bir referansa yaklaştıracak şekilde ayarlar. Donanım ve yazılıma bağlı olarak bu, beyaz noktanın, parlaklığın, ton tepkisinin ve renk kanalı davranışının değiştirilmesini içerebilir. Bir renk profili, uyumlu uygulamaların renkleri daha tutarlı bir şekilde yorumlamasına ve yeniden üretmesine yardımcı olabilir.

Kalibrasyon amaçlanan çalışma ortamına uygun olmalıdır. Kontrollü bir odada kullanılan bir monitör, parlak bir şekilde aydınlatılmış bir üretim alanına kurulan monitörden farklı aydınlatma ve parlaklık koşulları altında değerlendirilebilir. Ortam ışığı, cihaz ölçümleri değişmeden kalsa bile kullanıcıların renkleri nasıl algıladıklarını da etkileyebilir.

Çoklu ekranlı kurulumlarda, mümkün olan her yerde aynı referans ayarları ve ölçüm prosedürleri kullanılmalıdır. Bu, birimler arasındaki farkları tanımlamayı ve sistem genelinde tutarlı görsel çıktıyı korumayı kolaylaştırır.

Dokunma etkileşimi başka bir pratik hususu daha beraberinde getirir. Kalibrasyon prosedürleri monitörün gerekli dokunmatik işlevselliğini korumalıdır ve dokunmatik koordinat kalibrasyonuyla karıştırılmamalıdır. Renk kalibrasyonu görüntü çıktısıyla ilgilidir; dokunma kalibrasyonu ise fiziksel temas ile bildirilen dokunma konumu arasındaki ilişkiyle ilgilidir.

Profesyonel dağıtımlar için, ilk renk ölçümlerinin belgelenmesi ve uygulamanın zaman içinde tutarlı bir çoğaltma gerektirmesi durumunda performansın yeniden kontrol edilmesi için bir program oluşturulması tavsiye edilir.

Optik Bağlama ve Yüzey İşlem Hususları

Renk ölçümleri değerlendirme sürecinin yalnızca bir parçasıdır. Optik yapı ve yüzey kalitesi, kullanıcıların görüntülenen içeriği görme biçimini de etkileyebilir.

Bu GreenTouch monitör, dokunmatik panel ile LCD panel arasındaki optik bağlantıyı kullanır. Optik bağlama, bu bileşenler arasındaki hava boşluğunu azaltır ve uygun koşullar altında iç yansımaların sınırlandırılmasına yardımcı olabilir. Pratik faydaları malzemelere, yapıştırma işlemine, ortam aydınlatmasına ve son kuruluma bağlıdır.

Monitör ayrıca AG (parlama önleyici), AR (yansıma önleyici), AF (parmak izi önleyici) ve antibakteriyel işlem dahil olmak üzere isteğe bağlı yüzey işlemleri sunar. Her seçenek farklı bir gereksinimi karşılar. Parlama önleyici işlem yüzeyde yansıyan ışığı değiştirir, yansıma önleyici işlem yansımaları azaltmaya yöneliktir ve parmak izi önleyici işlem temastan kaynaklanan görünür kalıntıların yönetilmesine yardımcı olur. Gerçek optik etki kaplama tasarımına göre değişir.

Bu tedaviler amaçlanan içerik ve ortam bağlamında değerlendirilmelidir. Örneğin, renge duyarlı çalışmalar için kullanılan bir ekran, seçilen yüzey kaplamasının algılanan kontrastı ve yansımaları nasıl etkilediğinin dikkatli bir şekilde değerlendirilmesini gerektirebilir. Halka açık etkileşimli bir ekran, temizleme sıklığına, dokunma işaretlerine ve ortam ışığı altında görünürlüğe daha fazla önem verebilir.

Doğru seçimin her kurulum için aynı olması şart değildir. Renk eşleşmesinin önemli olduğu durumlarda, tüm yüzey işlemlerinin aynı görsel sonuçları ürettiğini varsaymak yerine nihai konfigürasyon test edilmelidir.

Renk Doğruluğu Gereksinimlerinin Dokunmatik Ekran Projelerine Uygulanması

43 inçlik ekran, etkileşimli uygulamalar için önemli bir çalışma alanı sağlar ancak değerlendirme kriterleri, kullanıcıların gerçekte ne görmesi ve yapması gerektiğini yansıtmalıdır.

Tasarım inceleme sistemlerinde renk doğruluğu diyagramların, ürün kaplamalarının ve görsel referansların yorumlanmasını etkileyebilir. Endüstriyel görselleştirmede kullanıcıların durum renklerini ayırt etmesi veya detaylı süreç grafiklerini incelemesi gerekebilir. Ticari etkileşimli sistemlerde tutarlı renkler, içerik sayfaları arasında tutarlı bir arayüzün korunmasına yardımcı olabilir.

Her uygulama için alıcıların bir monitörü onaylamadan önce kabul kriterlerini tanımlaması gerekir. Bunlar gerekli renk alanını, hedef Delta E'yi, parlaklık aralığını, görüntüleme koşullarını, çözünürlüğü, dokunma performansını ve arayüz uyumluluğunu içerebilir. Ekran daha büyük bir sistemin parçasıysa kaynak cihaz ve yazılım da doğrulama sürecine dahil edilmelidir.

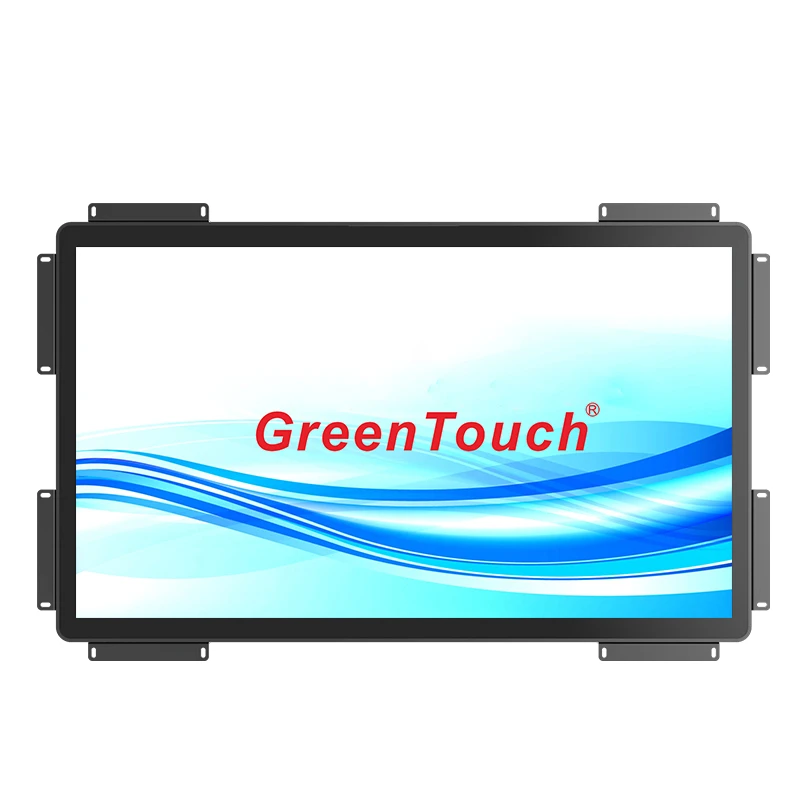

GreenTouch 43 inç monitör, 3840 × 2160 UHD çözünürlüğü, %99 sRGB ve %95 DCI-P3 özelliklerini, 1,07 milyar ekran rengini ve öngörülen kapasitif 10 noktalı dokunma özelliğini bir araya getirir. Ayrıca dokunmayla ilgili bağlantı için iki HDMI girişi, bir DisplayPort, USB bağlantıları ve B Tipi USB arabirimi sağlar. Bu özellikler bir dizi görüntüleme ve etkileşim gereksinimlerini destekler; ancak uygulamaya özel performansın yine de test yoluyla doğrulanması gerekir.

Renge Duyarlı Ekran Projeleri için Üretici Seçimi

Üretim tutarlılığı, denetim prosedürleri ve teknik desteğin tümü bir ekran entegrasyon projesinin sonucunu etkileyebilir. Alıcılar, yalnızca genel ürün açıklamalarına güvenmek yerine, belirli model için net spesifikasyonlar ve destekleyici kanıtlar istemelidir.

ShenZhen GreenTouch Technology Co., Ltd. dokunmatik ekranlar, dokunmatik monitörler, kızılötesi dokunmatik çerçeveler ve diğer etkileşimli ekran ürünleri üretmektedir. Şirket, Sınıf 1.000 tozsuz laminasyon atölyesi işlettiğini ve G+G, G+FF ve TP+LCM tam laminasyonunu içeren yapıştırma süreçlerini kullandığını bildiriyor. Bildirilen üretim tesisleri arasında 5.000 metrekarelik standart bir atölye ve özel araştırma ve geliştirme kaynakları bulunmaktadır.

Belirli renk gereksinimleri olan projeler için alıcılar, mevcut modele özel renk ölçüm raporlarını talep etmeli ve rapor edilen Delta E değerlerinin fabrika ölçümlerini, kalibrasyon sonrası sonuçları veya tipik performansı temsil edip etmediğini açıklamalıdır. Ayrıca ölçüm formülünün, test edilen renk alanının, numune koşullarının ve üretim konfigürasyonunun değerlendirilen birimle eşleşip eşleşmediğinin doğrulanması da faydalıdır.

GreenTouch, geçerli ürünler için CE, FCC ve RoHS'yi içeren ürün sertifikasyon kapsamının yanı sıra ISO 9001 kalite yönetim sistemi ve ISO 14001 çevre yönetim sistemi sertifikalarını da rapor eder. Bu kimlik bilgileri, yönetim sistemleri ve ürün uyumluluğu hakkında arka plan sağlar ancak modele özgü renk performansı verilerinin yerine geçmemelidir.

Açık Bir Görüntü Kabul Kontrol Listesi Oluşturma

Alıcılar, renge duyarlı bir proje için sipariş vermeden önce teknik ve satın alma ekiplerini uyumlu hale getirmek için basit bir kontrol listesi kullanabilirler.

• sRGB veya DCI-P3 gibi gerekli renk alanını onaylayın.

• Delta E ölçüm yöntemini ve mevcut test sonuçlarını isteyin.

• Yerel çözünürlüğü ve amaçlanan giriş sinyali yapılandırmasını doğrulayın.

• Belirtilen ekran renk özelliğini ve HDR gereksinimlerini kontrol edin.

• Temsili aydınlatma altında optik bağlanmayı ve isteğe bağlı yüzey işlemlerini değerlendirin.

• Dokunma işlevselliğini, USB bağlantısını ve ana sistemle uyumluluğu doğrulayın.

• Numune onayı ve üretim partileri için kabul limitlerini ve denetim prosedürlerini tanımlayın.

Bu süreç, genel ekran özelliklerinin ölçülebilir proje gereksinimlerine dönüştürülmesine yardımcı olur. Ayrıca her adayın aynı kriterlere göre değerlendirilebilmesi tedarikçi karşılaştırmalarını daha anlamlı hale getirir.

Çözüm

Delta E, renk üretimini değerlendirmek için yararlı bir ölçümdür ancak tek başına düşünülmemelidir. Renk gamı, ekran renk kapasitesi, kalibrasyon, optik yapı, ortam aydınlatması ve sinyal konfigürasyonunun tümü nihai izleme deneyimine katkıda bulunur.

GreenTouch'ın 43 İnç 4K UHD Dokunmatik Ekranlı Monitörü, 4K çözünürlüğü belirtilen sRGB ve DCI-P3 kapsamı, 1,07 milyar ekran rengi, optik bağlanma ve on noktalı kapasitif dokunuşla birleştirir. Tutarlı görsel çıktıya dayalı projeler için bir sonraki adım, tanımlanmış test koşulları altında gerçek renk performansını doğrulamak ve seçilen konfigürasyonun uygulamayla eşleştiğinden emin olmaktır.

Ekipman üreticileri ve sistem entegratörleri, açık kabul kriterleri oluşturarak ve modele özel test verilerini inceleyerek ekran kalitesi ve entegrasyon konusunda daha bilinçli kararlar alabilir. Yapılandırma ayrıntılarını ve mevcut doğrulama belgelerini netleştirmek için ShenZhen GreenTouch Technology Co., Ltd. ile çalışmak, son monitörün projenin pratik gereksinimlerini karşıladığından emin olmanıza yardımcı olabilir.
