VESA 75 × 75 ve 100 × 100 mm: Kapalı Çerçeve Ekranlar için Montaj Uyumluluğu

Dokunmatik ekranlı bir monitör, mevcut ekran alanına sığabilir ancak montaj delikleri ekipman braketi veya mahfazayla eşleşmiyorsa yine de kurulum sorunları yaratabilir. OEM projeleri için bu uyumsuzluk, ekstra adaptör plakalarına, ek işlemeye, daha uzun montaj sürelerine ve daha karmaşık bakıma yol açabilir. VESA montaj düzeninin erken kontrol edilmesi, ekipman tasarımcılarının, monitör bitmiş bir sisteme entegre edilmeden önce bu sorunlardan kaçınmasına yardımcı olur.

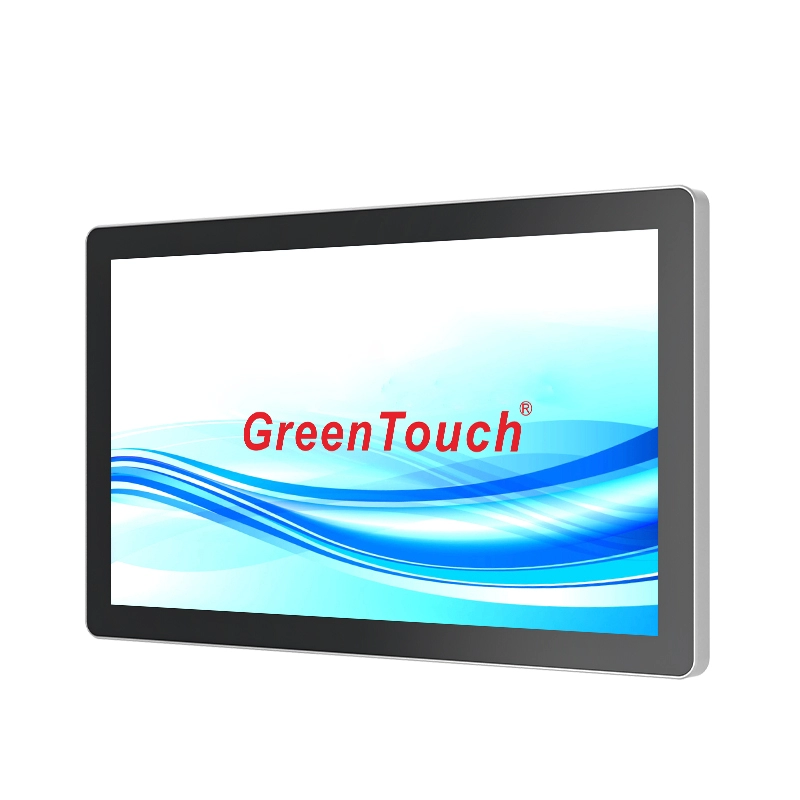

Kompakt ve orta boyutlu ekranlar için yaygın olarak kabul edilen iki montaj modeli 75 × 75 mm ve 100 × 100 mm'dir. Aralarındaki fark her yönde sadece 25 mm olmasına rağmen montaj donanımı kontrol edilmeden değiştirilemezler. Kapalı Çerçeve Dokunmatik Monitör 7-27 İnç (3A Serisi) her iki montaj modelini de destekleyerek ekipman üreticilerine duvara monte terminaller, masaüstü iş istasyonları ve yerleşik dokunmatik arayüzler tasarlarken daha fazla esneklik sağlar.

VESA 75 × 75 mm ve 100 × 100 mm'yi anlama

VESA montaj modelleri, ekranın arkasındaki montaj deliklerinin merkezleri arasındaki mesafeyi belirtir. 75 × 75 mm'lik bir desende, her iki tarafta 75 mm ölçülerinde bir kare şeklinde düzenlenmiş dört delik bulunur. 100 × 100 mm'lik bir desende aynı düzenleme kullanılır ancak bitişik delik merkezleri arasındaki mesafe 100 mm'dir.

Bu ölçümler monitörün genel boyutlarını değil delik aralığını tanımlar. Daha büyük ekrana sahip bir ekran otomatik olarak daha büyük bir montaj düzeni kullanmaz ve aynı ekran boyutuna sahip iki monitör farklı montaj konfigürasyonlarına sahip olabilir.

Bu nedenle braket seçmenin ilk adımı, ekran boyutundan veya görünümden uyumluluğu tahmin etmek yerine monitörün gerçek delik aralığını doğrulamaktır. Tasarımcılar ayrıca vida özelliklerini, montaj derinliğini, braket yük değerini ve arka muhafaza etrafındaki açıklığı da kontrol etmelidir. VESA modeli önemli bir başlangıç ​​noktasıdır ancak mekanik arayüzün yalnızca bir parçasıdır.

75 × 75 mm veya 100 × 100 mm Ne Zaman Seçilmeli

Uygun montaj düzeni ekrana, destekleyici yapıya ve kurulum ortamına bağlıdır.

Kompakt monitör montajlarında ve daha küçük ekran düzeneklerinde sıklıkla 75 × 75 mm'lik bir desenle karşılaşılır. Kompakt bir kontrol istasyonu, küçük bir self servis terminali veya alanı kısıtlı bir ekipman paneli gibi mevcut montaj alanının sınırlı olduğu durumlarda kullanışlı olabilir. Ancak braketin gerçek yük kapasitesi ve uygunluğu yine de doğrulanmalıdır.

100 × 100 mm'lik desen, monitör kollarında, duvar braketlerinde ve diğer ekran montaj aksesuarlarında yaygın olarak kullanılır. Zaten uyumlu donanım kullanan kurulumlar için pratik bir seçenek olabilir ve üreticilerin ekipman modelleri arasında tutarlılığı korumasına yardımcı olabilir.

Her iki model de evrensel olarak daha iyi değildir. Daha büyük delik aralığı tek başına daha fazla stabiliteyi garanti etmez. Stabilite ayrıca braket yapısına, bağlantı elemanlarına, destek yüzeyine, monitörün ağırlığına ve çalışma sırasında uygulanan kuvvetlere de bağlıdır.

OEM projeleri için en etkili yaklaşım, ekipman tasarımında halihazırda kullanılan montaj modelini belirlemek ve ardından seçilen monitör ve desteğin uyumlu olduğunu doğrulamaktır. Mevcut muhafazada sabit delikler varsa eşleşen bir ekranın seçilmesi yeniden tasarım çalışmalarını azaltabilir.

3A Serisi Farklı Kurulum Yöntemlerini Nasıl Destekler?

Kapalı Çerçeve Dokunmatik Monitör 7-27 İnç (3A Serisi), geçerli konfigürasyona bağlı olarak 75 × 75 mm veya 100 × 100 mm VESA montaj delikleri sunar. Bu, sistem entegratörlerine çeşitli ekipman türlerinde kurulumları planlarken seçenekler sunar.

Duvara monte kurulumlar bilgi terminallerinde, perakende sistemlerinde, ulaşım tesislerinde ve endüstriyel çalışma alanlarında yaygındır. Montaj braketi, kablolar ve konektörler için yeterli alan bırakarak monitörü güvenli bir şekilde desteklemelidir. Kurulum ekibi ayrıca duvarın veya montaj yüzeyinin ekranın, braketin ve takılı aksesuarların toplam yükünü taşıyabileceğini doğrulamalıdır.

Masaüstü kurulumu operatör istasyonları, servis sayaçları ve etkileşimli iş istasyonları için kullanışlıdır. Bu durumlarda braket veya stand, tekrarlanan dokunma etkileşimleri sırasında yeterli stabiliteyi sağlamalıdır. Ekranın konumu ve açısı, kullanıcıların montaj düzeneğine aşırı güç uygulamadan arayüzü rahatça çalıştırmasına olanak sağlamalıdır.

Monitör daha büyük bir panele veya muhafazaya entegre edildiğinden, gömülü kurulum daha fazla dikkat gerektirir. VESA delikleri uygun bir adaptör braketi ile kullanılabilirken çevredeki çerçeve veya klipsler ekranı panel içinde sabitler. Adaptör, belirli monitör boyutlarına ve muhafaza geometrisine göre tasarlanmalıdır. Tasarımcılar son paneli üretmeden önce kesik boyutunu, çerçeve örtüşmesini, sabitleme noktalarını ve servis erişimini doğrulamalıdır.

Muhafazayı Yeniden Çalışmadan Gömülü Montajı Planlama

Gömülü entegrasyon genellikle bir monitörü standart bir duvar braketine bağlamaktan daha zahmetlidir. Ekran hala panel açıklığına sığmadığında veya ekipmanın arkasında yetersiz boşluk bıraktığında montaj düzeni doğru şekilde hizalanabilir.

Bir mahfaza üretmeden önce monitörün dış boyutlarını, montaj deliği koordinatlarını, panel kesitini, sabitleme yöntemini ve arka açıklığı içeren boyutsal bir çizim hazırlayın. Çizimde ayrıca güç ve video kabloları için gereken alan da gösterilmelidir. Bu, özellikle ekran sınırlı iç derinliğe sahip bir kabine kurulduğunda önemlidir.

Mevcut panelde farklı bir delik düzeni kullanılıyorsa metal adaptör plakası pratik bir çözüm sağlayabilir. Plakanın bir tarafı monitörün VESA montaj noktalarına bağlanırken diğer tarafı ekipman paneliyle uyumlu sabitleme noktaları sağlar. Plaka, yükü uygun şekilde dağıtmalı ve monitör muhafazası veya konektörlerle etkileşimi önlemelidir.

Tekrarlı üretim için, muhafaza tasarımını onaylamadan önce tüm montajın fiziksel bir numuneyle doğrulanması faydalı olacaktır. Deneme kurulumu, vida erişimi, kablo bükülmeleri, panel paraziti ve bakım için ekranın çıkarılmasındaki zorluk gibi çizimde gözden kaçması kolay sorunları ortaya çıkarabilir.

Arka Açıklığı ve Kablo Erişimini Kontrol Edin

Montaj uyumluluğu dört vida deliğinin eşleştirilmesinden daha fazlasını gerektirir. Monitörün arkasındaki kullanılabilir alan kurulum süresini, kablo güvenilirliğini ve gelecekteki servis işlemlerini etkileyebilir.

3A serisi, arayüzlerin arka tarafta ve aşağıya doğru konumlandırılmasıyla VGA, DVI, HDMI, DisplayPort, mikrofon ve ses bağlantıları sağlar. Bu düzenleme birçok kurulumda kablo yönlendirmesine yardımcı olabilir ancak ekipman tasarımcısının yine de seçilen konnektörler ve bunların kabloları için yeterli alan bırakması gerekir.

Duvara monte ekran için, braket takıldıktan sonra arka muhafaza ile duvar arasındaki mesafeyi kontrol edin. Gömülü ekipman için, monitör sabitlenmeden önce kabloların bağlanıp bağlanamayacağını ve teknisyenlerin ilgisiz bileşenleri sökmeden kabloların bağlantısını kesip çıkaramayacağını düşünün.

Kablo yönetimi ayrıca gerilimi azaltmayı da hesaba katmalıdır. Keskin bir bükülmeye zorlanan veya kendi ağırlığıyla çekilen bir kablo, konnektör üzerinde baskı oluşturabilir. Ekranın sık bakım yapılan bir terminale kurulacağı durumlarda erişilebilir kablo bağlantıları, değiştirme ve sorun giderme işlemlerini kolaylaştırabilir.

Bu kontroller özellikle birden fazla monitör boyutunun ortak bir muhafaza platformunu paylaştığı durumlarda önemlidir. Montaj düzeni aynı kalsa bile farklı ekran boyutları ve muhafazalar gerekli açıklığı değiştirebilir.

Ekran Yönünü ve Dokunma İşlemini Göz önünde bulundurun

3A serisi, uyumlu montaj donanımıyla yatay ve dikey kurulumu destekler. Bir yön seçmeden önce braketin, muhafazanın, kablo yönlendirmesinin ve uygulama arayüzünün tamamının amaçlanan konum için tasarlandığını doğrulayın.

Dikey yönlendirme, biletleme terminallerine, bilgi dizinlerine ve uzun listeleri görüntüleyen arayüzlere uygun olabilir. Yatay yönlendirme kontrol panelleri, kontrol panelleri ve daha geniş arayüz düzenlerine sahip uygulamalar için daha uygun olabilir.

3A serisi, on temas noktası desteğiyle öngörülen kapasitif dokunmayı kullandığından, tekrarlanan kullanıcı etkileşimi sırasında montaj düzeneğinin sabit kalması gerekir. Braketteki aşırı hareket, dokunmatik panelin kendisi doğru şekilde çalışsa bile terminalin algılanan kullanılabilirliğini etkileyebilir.

Ekranda ayrıca optik olarak bağlı bir dokunmatik panel ve LCD, endüstriyel sınıf bir LCD panel ve IP65 dereceli ön koruma bulunur. Bu spesifikasyonlar zorlu ticari veya endüstriyel ortamlarda kullanılan ekipmanlarla ilgili olabilir. Ancak kurulumun tamamı yine de ayrı olarak değerlendirilmelidir: ön panel koruması otomatik olarak arka bağlantıların veya monte edilmiş muhafazanın tamamının aynı koruma derecesine sahip olduğu anlamına gelmez.

Pratik Kurulum Öncesi Kontrol Listesi

Monitör sipariş etmeden veya bir muhafazayı üretim için piyasaya sürmeden önce ekipman üreticileri aşağıdaki ayrıntıları doğrulamalıdır:

• Montaj düzeni: gerekli delik aralığının 75 × 75 mm mi, yoksa 100 × 100 mm mi olduğunu doğrulayın.

• Bağlantı elemanları: vida tipini, bağlantı derinliğini ve üretici tarafından belirtilen kısıtlamaları doğrulayın.

• Braket kapasitesi: Desteklenen yükü ve amaçlanan montaj konumuna uygunluğunu kontrol edin.

• Panel boyutları: Gömülü kurulum için kesmeyi, çerçeve örtüşmesini ve sabitleme noktalarını onaylayın.

• Arka açıklık: konektörler, kablo kıvrımları, havalandırma gereksinimleri ve bakım erişimi için yer bırakın.

• Yönlendirme: Planlanan dikey veya yatay konum desteğini doğrulayın.

• Dokunma stabilitesi: Tekrarlanan dokunma işlemi sırasında desteğin ve muhafazanın sabit kaldığını kontrol edin.

• Yapılandırma: Sipariş edilen tam ekran boyutu ve yapılandırma için montaj deliği düzenini ve mekanik çizimleri onaylayın.

Bu kontroller, yalnızca genel bir ürün açıklamasına dayanmak yerine, üreticinin çizimlerine ve seçilen montaj aksesuarlarına göre tamamlanmalıdır.

Özel Entegrasyon Konusunda Bir Üreticiyle Çalışmak

Birden fazla ekran boyutu veya özelleştirilmiş muhafaza içeren projeler için monitör üreticisiyle erken iletişim, mekanik tasarım değişikliklerini azaltabilir. Tartışma, montaj deliği aralığını, dış boyutları, arayüz konumlarını, gerekli ekran yönünü ve kasa veya diğer bileşenler için gereken her türlü özelleştirmeyi kapsamalıdır.

ShenZhen GreenTouch Technology Co., Ltd., dokunmatik monitörler, kapasitif ve dirençli dokunmatik ekranlar, kızılötesi dokunmatik çerçeveler ve dokunmatik hepsi bir arada PC'ler dahil olmak üzere dokunmatik ürünler üretmektedir. Şirket, G+G, G+FF ve TP+LCM tam laminasyon süreçlerini kapsayan yeteneklere sahip 5.000 m² standart üretim atölyesi ve Class 1.000 tozsuz laminasyon atölyesi işletmektedir. Kalite yönetim sistemleri ISO 9001 ve ISO 14001 sertifikalarını içermektedir.

Bir OEM projesi için, ekipman tasarımını tamamlamadan önce mekanik çizimi talep etmek ve tam montaj konfigürasyonunu doğrulamak faydalı olacaktır. Şirket ayrıca proje gereksinimlerine ve onayına bağlı olarak ekran boyutu, logo, renk, kasa ve ambalaj gibi öğeler için özelleştirme seçenekleri de sunuyor.

Üretim Öncesi Montaj Kararının Verilmesi

75 × 75 mm ve 100 × 100 mm montaj delikleri arasında seçim yapmak, ekran entegrasyonunun küçük ama önemli bir parçasıdır. Doğru seçim mevcut brakete, muhafaza geometrisine, kurulum ortamına ve bakım planına bağlıdır. Bu ayrıntıların üretimden önce onaylanması adaptör işini azaltabilir, montajı basitleştirebilir ve ekipman üretildikten sonra maliyetli değişikliklerden kaçınmaya yardımcı olabilir.

Hem montaj modellerini hem de duvara monte, masaüstü ve gömülü kurulum yöntemlerini destekleyen Kapalı Çerçeve Dokunmatik Monitör 7-27 İnç (3A Serisi), çeşitli endüstriyel ve ticari terminal tasarımları için düşünülebilir. Ekipman üreticileri, kesin konfigürasyonu, arka açıklığı, bağlantı elemanlarını ve panel boyutlarını önceden kontrol ederek daha pratik ve kullanışlı bir dokunmatik ekran aksamı oluşturabilir.
