Özel Dokunmatik Ekran Üreticisi Olarak GreenTouch: OEM/ODM Özelleştirmesi ve CE, FCC, RoHS, CB, HDMI Uyumluluğu

Etkileşimli bir donanım platformu tasarlamak, takımlama başlamadan önce mekanik hassasiyet, optik netlik, ürün yazılımı ayarı ve uluslararası düzenleyici sertifikasyonun dengelenmesini gerektirir. Özel bir dokunmatik ekran üreticisi,  elektriksel, optik ve yapısal spesifikasyonlar, bağlantısız parçalardan bir araya getirilmek yerine birleşik bir sistem olarak koordine edildiğinde değer katar. OEM'ler ve ODM'ler için, standart hazır paneller genellikle tasarımdan ödün verilmesine neden olur; özel kasa kesimlerine, denetleyici ürün yazılımı gereksinimlerine veya zorlu çevresel direnç standartlarına uyum sağlayamaz. Özel kapak camı boyutları, sensör uyarlaması ve hedefe yönelik kontrolör programlaması, uluslararası yasal uyumluluğu karşılarken güvenilir çalışmayı da sağlar.

Standart Bir Panelle Değil, Ekipman Gereksinimiyle Başlayın

Başarılı özel dokunmatik dağıtım, ana makinenin operasyonel gerçekliğinden kaynaklanır. Mevcut kasa derinliği, dahili çerçeve açıklıkları, termal dağıtım yolları, ekran görüş açıları ve operatör giriş yöntemleri, izin verilen mekanik ayak izini belirler. İsteğe bağlı bir standart panelin özel bir mahfazaya zorlanması sıklıkla takım revizyonlarına, gecikme programlarına ve pilot montaj sırasında mekanik yalıtımın tehlikeye atılmasına neden olur.

Endüstriyel otomasyon terminalleri, soğutucu sıvı sıçramasına, havadaki yağlara, agresif temizleme solventlerine ve sürekli titreşime karşı dayanıklılık gerektirir. Dış mekan işlem kioskları, doğrudan güneş ışığına ve mevsimsel sıcaklık değişimlerine karşı optik iyileştirmeler ve termal stabilite gerektirir. Proje başlangıcında ana cihaz sınırlarının, çalışma sıcaklığı zarflarının ve saha servis erişim gereksinimlerinin belirlenmesi, özel dokunmatik ekran geliştirme için güvenilir bir temel oluşturur.

Dokunmatik Teknolojiyi Etkileşimle Eşleştirin

Çoklu Dokunma Hassasiyeti için Öngörülen Kapasitif Algılama

Dokunmatik sensörün fiziği, son kullanıcının operasyonel iş akışına uygun olmalıdır. Öngörülen kapasitif, dirençli veya optik mimariler arasında seçim yapmak, bitmiş makinenin saha koşullarında sorunsuz çalışıp çalışmadığını belirler. Öngörülen kapasitif (PCAP) teknolojisi, çoklu dokunma hareketleri, hızlı koordinat takibi, optik şeffaflık ve düz ön cam entegrasyonu sağlayarak onu tıbbi cihazlar, ticari self servis terminaller ve etkileşimli perakende kiosklar için uygun hale getirir. Gelişmiş PCAP kontrolörleri, on temas noktasına kadar takip eden karşılıklı kapasitans ızgaralarını kullanır. Dijital filtreleme algoritmaları elektromanyetik gürültüyü bastırarak kapak camı nem veya tozla karşılaştığında bile hassas koordinat kaydını korur.

Zorlu Çalışma Alanları için Dirençli ve Kızılötesi Çözümler

Dirençli dokunmatik mimariler ağır endüstriyel iş istasyonlarına, deniz navigasyon konsollarına ve tarım makinelerine hizmet eder. Elektriksel iletkenlik yerine fiziksel basınçla çalışan dirençli sensörler, operatörler kalın yalıtımlı eldivenler giydiğinde, iş eldivenleri taktığında veya iletken olmayan kalemler kullandığında sıvı damlacıklarından, kimyasal yıkamalardan veya yüzey yağlarından etkilenmeden güvenilir bir şekilde harekete geçer. Geniş formatlı genel dizinler ve etkileşimli video duvarları sıklıkla, parlaklığı azaltan cam katmanları eklemeden geniş ekran alanlarında ekonomik olarak ölçeklenen kızılötesi (IR) dokunmatik çerçeveleri kullanır. İnteraktif dokunmatik folyolar, mimari vitrinler ve güvenli kiosklar için camdan dokunmatik operasyona olanak tanıyarak sistem mimarlarını hedef etkileşim modeline en iyi şekilde hizmet eden fiziksel mekanizmaya yönlendirir.

Özelleştirme Yığınını Tek Sistem Olarak Tanımlayın

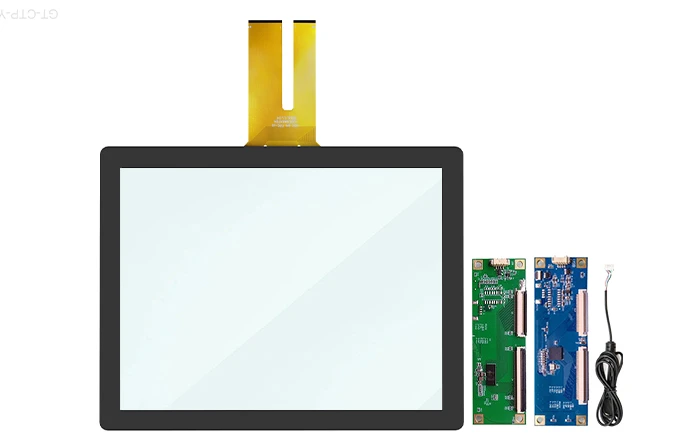

Yüksek güvenilirliğe sahip dokunmatik modül, kapak camı, sensör alt tabakası, esnek baskılı devre (FPC) kuyrukları, denetleyici yonga setleri ve optik bağlama katmanlarından oluşan entegre çok katmanlı bir yığın olarak çalışır. Herhangi bir katmanın değiştirilmesi tüm düzeneğin elektriksel empedansını, optik geçirgenliğini ve mekanik toleranslarını değiştirir.

Optik İşlemler ve Tozsuz Temiz Oda Laminasyonu

Kapak camı kalınlığı, kimyasal güçlendirme derinliği ve yüzey işlemleri doğrudan kontrol cihazının tahrik frekanslarıyla kalibre edilmelidir. GreenTouch,  Camdan Cama (G+G) ve Camdan Filmden Filme (G+F + F) birleştirme süreçlerini kullanan, Sınıf 1000 tozsuz bir laminasyon atölyesi işletmektedir. Bu altyapı, OEM'lerin optik bulanıklık veya hassas ölü bölgeler oluşturmadan özel sensör geometrileri, serigrafi baskı, parlama önleyici (AG) gravür, yansıma önleyici (AR) kaplamalar ve parmak izi önleyici (AF) oleofobik işlemleri belirlemesine olanak tanır. Kapak merceği ile aktif ekran yüzeyi arasındaki iç hava boşluklarının ortadan kaldırılması, iç yansımaları en aza indirerek dış mekanda okunabilirliği artırırken aksamı önden darbe şoklarına karşı güçlendirir.

FPC Kuyruk Yönlendirme ve Sinyal Koruma Mimarisi

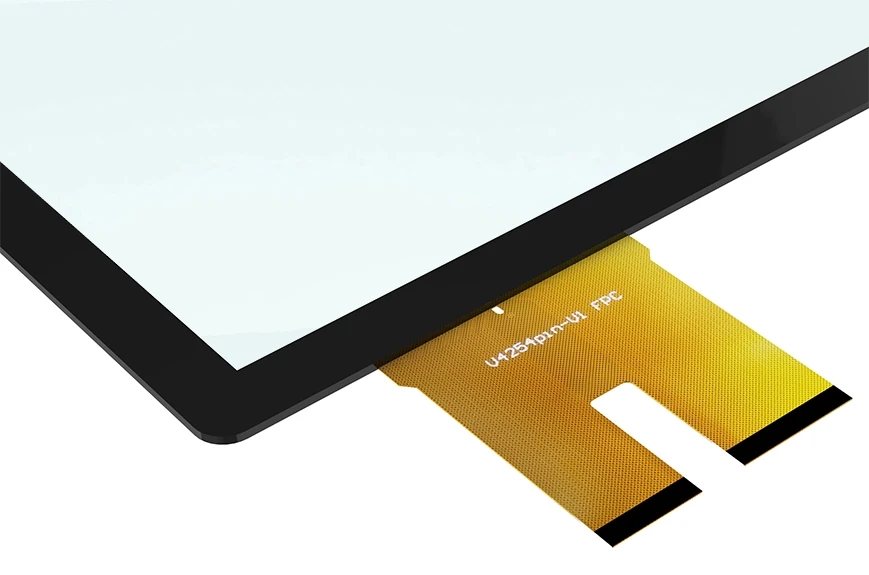

FPC kuyruk tasarımı başka bir birincil özelleştirme öğesini temsil eder. Özel kuyruk uzunlukları, çift taraflı koruyucu katmanlar ve stratejik konektör konumları, dar kasa geometrileri aracılığıyla temiz yönlendirme sağlar. Korumalı kuyruklar, yüksek frekanslı dijital saat sinyallerinin hassas analog sensör hatlarına sızmasını önleyerek karmaşık dahili donanım yapılandırmalarında yüksek sinyal-gürültü oranlarını korur.

Kapsama Göre CE, FCC, RoHS, CB ve HDMI Gereksinimlerini Planlayın

İlk donanım geliştirme sırasında mevzuat uyumluluğu ele alınmalıdır. Kuzey Amerika, Avrupa Birliği ve Asya pazarlarındaki ticari dağıtım, yasal güvenlik, emisyon ve çevre direktiflerine uyum gerektirir. CE işareti beyanları ve FCC Kısım 15 Sınıf A/B testleri, elektromanyetik uyumluluğu (EMC) ve yayılan bağışıklığı doğrulayarak dokunmatik denetleyicinin rahatsız edici radyo frekansı enerjisi yaymadığını veya yüksek EMI ortamlarında arıza yapmadığını doğrular. RoHS ve ISO 14001 çevre yönetimi standartları kapsamındaki tehlikeli madde kısıtlamaları, uluslararası tedarik zincirlerinde malzeme güvenliğini sağlar.

Elektrik güvenliği için uluslararası CB programı, UL gibi pazara özel sertifikaları basitleştiren standartlaştırılmış bir değerlendirme çerçevesi sağlar. Yüksek çözünürlüklü multimedya arayüzlerinin uygulanması, sinyal bütünlüğünü, iletim zamanlamasını ve lisanslı sürücü uyumluluğunu korumak için doğrulanmış HDMI uyumluluğunu gerektirir. CE, FCC, RoHS, CB ve HDMI parametrelerinin erken belirlenmesi, laboratuvar testleri sırasında maliyetli yeniden tasarımların yapılmasını önler.

Örnek Yapıdan Önce Arayüzleri ve Çizimleri Dondurun

Konseptlerden kalıplara geçiş, resmi tasarım dondurma protokollerini gerektirir. Mühendislik çizimleri, aktif teşhir alanlarını, görüntüleme alanlarını, dış cam boyutlarını, köşe yarıçaplarını, eğim profillerini, montaj saplama konumlarını ve üretim toleranslarını bir milimetrenin kesirlerine kadar tam olarak belgelemelidir. USB 2.0 HID ve I2C gibi standart iletişim kanalları, ana bilgisayar işletim sistemiyle sürücüsüz tak ve çalıştır işlemini sağlamak ve takım hurdalarını ve boyut uyumsuzluklarını önlemek için koordineli ürün yazılımı parametresi başlatma gerektirir.

Entegrasyon ve Uyumluluk Risklerini Doğrulamak için Örneği Kullanın

Kontrollü pilot prototip yapıları, teorik mühendislik modellerini doğrulamak için gereken ampirik temeli sağlar. Prototip testi, simüle edilmiş çalışma koşulları altında dokunma izleme duyarlılığını, çoklu dokunma hareketi doğruluğunu, optik geçirgenliği ve muhafaza uyumunu değerlendirir. Pilot numunenin üretim şasisinin içine monte edilmesi, metal çerçevelerin ve topraklama kontaklarının parazitik kapasitans veya lokal ölü noktalar oluşturmadığını doğrular. Prototip stres taraması, sıcaklık döngüsü ve titreşim testini içerir ve hacimli üretimin kesintisiz ilerlemesini sağlar.

Özel Dokunmatik Ekran İmalatı Hakkında SSS

Sistem mimarları ve teknik satın alma ekipleri, ilk spesifikasyon aşamasında bu temel hususları sıklıkla değerlendirir.

PCAP Dokunmatik Ekranlar Kalın Koruyucu Kapak Camına Göre Özelleştirilebilir mi?

Evet. ODM dokunmatik ekran mühendisleri, 1,1  mm veya 2  mm kalınlığa kadar temperlenmiş kapak camını desteklemek için elektrot aralığını, uyarma tahrik voltajını ve ürün yazılımı temel hassasiyetini özelleştirir . Bu, vandalizme karşı dayanıklı kioskların ve ağır endüstriyel konsolların, IK08 veya daha yüksek mekanik darbe derecelerini karşılarken duyarlı koordinat takibini sürdürmesine olanak tanır.

Bileşen Düzeyinde Sertifikasyon Ana Makineyi Otomatik Olarak Temizler mi?

Bileşen düzeyindeki sertifikalar, temel temel test verilerini sağlar, ancak ana makinenin tamamının nihai operasyonel muhafazası içinde yine de CE, FCC ve elektrik güvenliği sertifikasyonundan geçmesi gerekir.

Endüstriyel Programlarda Uzun Vadeli Bileşen Revizyonları Nasıl Yönetilir?

Yerleşik üreticiler, disiplinli bileşen yol haritalarını ve resmi mühendislik değişiklik emri (ECO) protokollerini korur. Endüstriyel dokunmatik bileşenler, OEM'leri beklenmedik yeniden tasarım döngülerinden koruyarak, beş ila yedi yıl boyunca garantili form-fit-fonksiyon kullanılabilirliği özelliğine sahiptir.

GreenTouch ile Tüm OEM Gereksinimlerini İnceleyin

Özel bir donanım programını yürütmek, ilk fizibilite modellemesinden seri üretime kadar net teknik iletişim gerektirir. Dokunmatik sayısallaştırıcının, kapak camının, optik birleştirme katmanının ve düzenleyici parametrelerin entegre bir sistem olarak ele alınması, optik netlik, mekanik dayanıklılık ve uluslararası düzenlemelere uygunluk sağlar. Teknik satın alma ekipleri, ürün tasarımcıları ve gömülü sistem mühendisleri,  mühendislik değerlendirmesi için muhafaza CAD dosyalarını ve işlevsel özelliklerini doğrudan https://www.greentouch.com.cn/ adresinden gönderebilirler . Mühendislik ekibi, küresel OEM ve ODM dağıtımları için fizibilite analizi, tasarım optimizasyonu ve seri üretim desteği sağlar.
