GreenTouch, OEM Dokunmatik Monitör Tedarikçisi Olarak Ekipman Entegrasyonunu Destekliyor: Montaj ve Arayüz Planlama

Etkileşimli bir ekranın endüstriyel makinelere, otomatik tıbbi sistemlere veya ticari kiosklara entegre edilmesi, mekanik ve elektriksel hizalama gerektirir. Donanımın OEM dokunmatik monitör tedarikçisinden temin edilmesi,  fiziksel montaj geometrilerinin, sinyal yönlendirmesinin, termal yolların ve topraklama mimarilerinin zorlu çalışma ortamlarına dayanmasını sağlar. Endüstriyel bir monitörü standart bir çevre birimi olarak ele almak, montajda gecikmelere, termal kısıtlamaya ve iletişim kesintilerine neden olur. Tasarımcılar muhafaza zarfını, hizalama mekanizmalarını, kablo bükülme yarıçaplarını ve güç koşullandırmasını erkenden değerlendirmelidir.

Monitörü Seçmeden Önce Ekipman Zarfını Haritalayın

Entegrasyon planlaması, ana bilgisayar konsolunun fiziksel sınırlarının belirlenmesiyle başlar. Dahili kasa derinliği, metal levha açıklıkları, görüş açıları ve operatör etkileşimi yükseklikleri, izin verilen ekran form faktörünü belirler. Fiziksel zarf haritalaması aynı zamanda hizmet ergonomisini de hesaba katarak teknisyenlerin ana makine cephesini sökmeden bağlantı donanımına ulaşmak, arayüz kablolarını bağlamak ve modüler düzenekleri değiştirmek için yeterli açıklığa sahip olmasını sağlar.

Bir OEM dokunmatik monitör tedarikçisi, yerleşim planlaması sırasında 2D taslak çizimleri ve 3D STEP modelleri sağlar. Yüksek ısıya sahip güç kaynaklarının doğrudan ekran kasasının altına yerleştirilmesi gereksiz termal yüklere neden olur. Belirlenmiş konveksiyon bölgelerinin rezerve edilmesi, aynı ekran sıcaklıklarını korur ve çalışma ömrünü uzatır.

Hizalamayı Kontrol Eden Bir Montaj Yöntemi Seçin

Gömme Muhafazalar için Açık Çerçeve Flanşlar

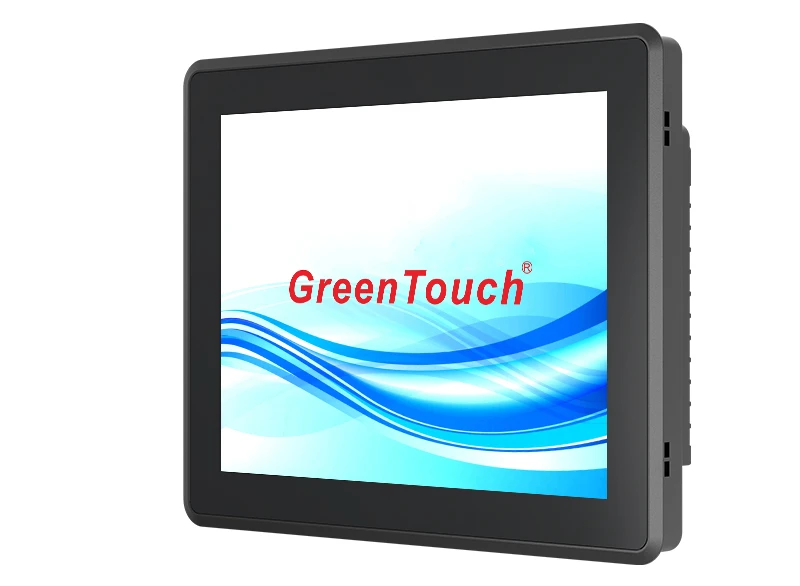

Ekran montaj mimarisi yapısal sağlamlığı, ön panel yalıtımını ve görsel entegrasyonu zorunlu kılarak aktif LCD paneli kasanın burulma stresinden yalıtır. Açık çerçeveli monitörler, özel makine oyuklarının arkasına güvenli bir şekilde sabitlenen entegre yan montaj braketlerine ve yapısal metal flanşlara sahiptir ve kir toplayan çevre çerçevelerini ortadan kaldıran, aynı hizada bir ön dış yüzey oluşturur.

Gömme montaj, pürüzsüz yüzeylerin silme sanitasyonunu desteklediği tıbbi teşhis, temiz oda otomasyonu ve gıda işleme ekipmanlarına hizmet eder. Açık çerçeve flanşlarındaki oluklu montaj delikleri, kabin montajı sırasında boyutsal mikro ayarlamalara izin vererek, üretim partileri arasındaki hafif sac metal değişikliklerini telafi eder ve tutarlı ön hizalamayı korur.

Arka VESA Modelleri ve Panele Montajlı Sıkıştırma Sistemleri

Standartlaştırılmış arka VESA MIS-D modelleri (75x75 mm ve 100x100 mm), mafsallı döner kollar, dahili kaideler ve modüler alt raflar üzerine mekanik kuruluma olanak tanır. Arka VESA montajı, ekran modülünü ana kabin esnekliğinden yalıtarak iç cam katmanlarını burulmaya bağlı mekanik bozulmadan korur. Yalıtımlı NEMA veya IP65 elektrik muhafazaları için panel montajlı mimariler, monitörün ön çerçevesini kesiğe sıkıca çeken, havadaki parçacıklara ve sıvı yıkamalara karşı su geçirmez bir conta oluşturmak üzere elastomerik bir contayı sıkıştıran çevresel dişli saplamalar veya arka sıkıştırma braketleri kullanır.

Bağlantı Noktası Yönünü ve Kablo Bükme Alanını Kontrol Edin

Konektör yönü ve dahili kablolama hacmi, kritik entegrasyon ayrıntılarını temsil eder. Düz arka konektörler, sert kablo yuvaları için kasanın arkasında önemli bir açıklık gerektirir. Aşırı kablo bükülmesi dahili devre kartlarını zorlayarak lehim bağlantılarının çatlamasına ve çalışma ömrü boyunca sinyal kaybına neden olur.

Aşağıya bakan veya girintili yana bakan G/Ç bağlantı noktalarıyla tasarlanmış monitörlerin seçilmesi, gerekli muhafaza derinliğini en aza indirir ve dikey kablo yönlendirmesini kolaylaştırır. Dahili kablo yolları minimum bükülme yarıçapı standartlarına uygun olmalıdır. Standart yüksek hızlı dijital video kabloları, yüksek frekans empedansını ve sinyal bütünlüğünü korumak için dış kablo çapının en az dört ila altı katı kadar dinamik bir bükülme yarıçapına ihtiyaç duyar.

Arayüz bağlantılarını mekanik titreşime karşı güvence altına almak bir diğer önemli entegrasyon gereksinimidir. Dönen millere veya hidrolik pompalara sahip makineler, şasi üzerinden sürekli titreşim iletir. USB konektörlerindeki sabit jak vidalarının yanı sıra VGA ve DVI bağlantı noktalarında kilitleme vida flanşlarının belirtilmesi, fabrikada çalıştırma sırasında bağlantıların yanlışlıkla kesilmesini önler.

Ayrı Video, Dokunma ve Güç Yolları

Endüstriyel makine konsolları, değişken frekanslı motor sürücüleri, yüksek akım anahtarlama kontaktörleri ve yüksek voltajlı güç dönüştürücüler dahil olmak üzere elektromanyetik girişim kaynaklarını barındırır. Güç kablolarının yakınına yönlendirilen korumasız sinyal hatları endüktif bağlantıdan zarar görür. Yüksek hızlı dijital video akışları, düşük voltajlı dokunmatik sayısallaştırıcı sinyaller ve doğru akım güç veriyolları, çapraz konuşmayı ve geçici gürültü oluşumunu önlemek için izole edilmiş kanallar gerektirir.

Dokunmatik Telemetriyi Yüksek Akım Anahtarlama Gürültüsünden Yalıtmak

Dokunmatik dijitalleştirme, düşük voltaj sinyallerine dayanır. USB veya RS-232 dokunmatik hatlarının AC ana kablo bağlantısına paralel olarak yönlendirilmesi, ortak mod elektrik gürültüsüne yol açarak koordinat titreşimine, imleç kaymasına ve yanlış dokunmalara neden olur. Tasarımcılar, yüksek frekanslı gürültü artışlarını azaltmak için çift ekranlı kablolar ve ferrit bastırıcılar kullanarak dokunmatik telemetriyi metalik kanallar aracılığıyla yönlendiriyor.

Yıldız Topraklama ve Dijital Video Sinyal Bütünlüğü

HDMI ve DisplayPort gibi dijital video aktarım protokolleri, hassas diferansiyel empedans eşleşmesi gerektirir. Ana bilgisayar denetleyicisi ile ekran kasası arasındaki toprak döngüleri videoda yırtılmaya, yatay çizgilere ve senkronizasyon düşüşlerine neden olur. Özel bir yıldız topraklama mimarisinin uygulanması, ekran kasasının, dokunmatik denetleyicinin ve ana bilgisayarın aynı düşük empedanslı toprak potansiyelini paylaşmasını sağlayarak dolaşımdaki toprak akımlarını ortadan kaldırır.

Soğutma ve Servis Erişimi için Tasarım

Termal yönetim, endüstriyel ekran arka ışıklarının operasyonel güvenilirliğini ve optik ömrünü doğrudan etkiler. Yüksek ortam fabrika sıcaklıkları, dahili güç dönüştürücüler tarafından üretilen ısıyla birleştiğinde, dahili kabin sıcaklıklarını güvenli bileşen sınırlarının ötesine yükseltir, 50°C'yi aşan ortamlarda ışığın azalmasını ve renk kaymasını hızlandırır.

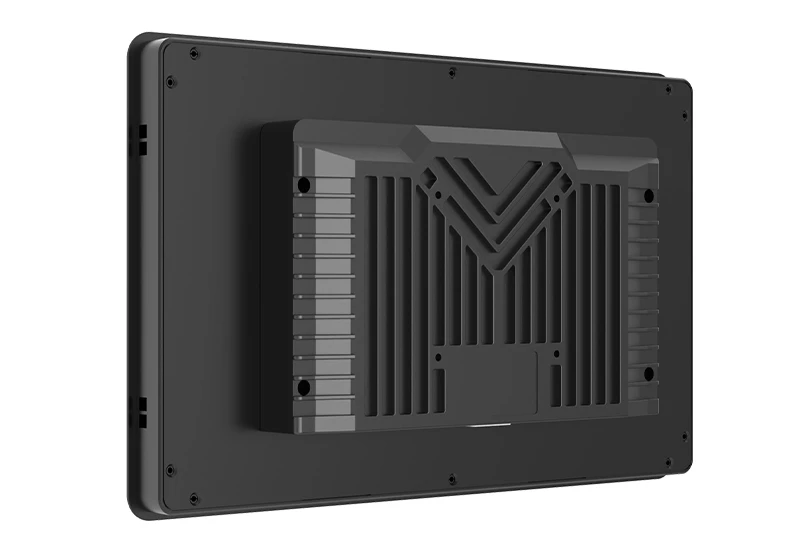

Konveksiyonlu hava akış kanalları veya iletimle soğutulan alüminyum kasa, ısıyı sıvı kristal katmandan uzaklaştırır. Tasarımcılar, arka ışık invertör sigortaları ve OSD düğmeleri gibi bakımı yapılabilecek öğeleri arka kapılardan erişim sağlayacak şekilde konumlandırıyor.

Yüksek iletkenliğe sahip silikon boşluk pedleri, zamanlama kontrol cihazı IC'lerini ve alüminyum arka şasiyi köprüleyerek güvenilir 7/24 çalışma için ısıyı yarı iletkenlerden uzaklaştırır.

Montajı Kontrollü Bir Örnekle Doğrulayın

Ekipman entegrasyonu, temsili üretim amacı örnekleri kullanılarak ampirik doğrulama ile sona erer. Mühendislik ekipleri, toplu üretim onayı öncesinde gerçek üretim şasisindeki mekanik uyumu, elektriksel uyumluluğu ve termal davranışı değerlendirir. GreenTouch,  doğrulanmış üretim araçlarını kullanarak değerlendirme numuneleri üreterek, deneme montajı sırasında CAD modellerinin gerçek sac levha kesimleri, braket bükme yarıçapları ve konnektör açıklıklarıyla doğrudan hizalanmasını sağlar.

Pilot montaj kurulumlarının gerçekleştirilmesi, kablo demetlerinin zorlanmadan temiz bir şekilde eşleştiğini ve çevre contalarının giriş contalarını korumak için eşit şekilde sıkıştırıldığını doğrular. Termal oda döngüsü, sürekli tam yükte elektrik yanması ve operasyonel titreşim testi de dahil olmak üzere, monte edilmiş ekipmanın çevresel stres taraması, toplu üretim başlamadan önce rezonans açıklarını veya termal sıcak noktaları belirler.

OEM Dokunmatik Monitör Entegrasyonu hakkında SSS

Mühendislik ekipleri ve ekipman üreticileri, donanım entegrasyonu planlaması sırasında bu teknik soruları düzenli olarak değerlendirir.

Açık Çerçeve Mimarisi Makine Montajını Nasıl Basitleştirir?

Açık çerçeveli monitörler, özel makine kesiklerinin arkasına aynı hizada monte edilen çıplak metal yapısal flanşlara sahiptir. Bu mimari, harici plastik çerçeveleri ortadan kaldırarak ekipman üreticilerinin makine tasarımlarına uygun, düz, toza dayanıklı ön cepheler oluşturmasına olanak tanır.

Fansız Monitör Muhafazaları için Hangi Termal Açıklık Gereklidir?

Fansız endüstriyel monitörler, arka ısı dağıtım kanatçıklarının çevresinde en az 30 ila 50 mm engelsiz konveksiyon hava sahası gerektirir. Kapalı muhafazalarda, ısıyı uzaklaştırmak için dahili metal braketler ana bilgisayar kasasına termal olarak bağlanabilir.

Çift Dokunmatik Arayüzler Tek Ekranda Eşzamanlı Çalışabilir mi?

Endüstriyel kontrolörler genellikle USB HID veya RS-232 seri iletişim sağlar. Monitör G/Ç panelinde her iki fiziksel konektör de bulunabilse de, sayısallaştırıcı, koordinat verisi çakışmalarını önlemek için aynı anda tek bir aktif protokol üzerinden çalışır.

Entegrasyon İncelemesi için Ekipman Çizimini Gönderin

Dokunmatik monitör entegrasyonunu optimize etmek, ekipman tasarımcıları ile ekran mühendisliği uzmanları arasında erken işbirliği gerektirir. Montaj geometrilerinin, sinyal arayüzlerinin, güç mimarilerinin ve çevre korumanın ilk konsept aşamasında uyumlu hale getirilmesi, maliyetli montaj değişikliklerini önler ve pazara yayılmayı hızlandırır. Ekipman üreticileri, sistem entegratörleri ve endüstriyel otomasyon mühendisleri,  teknik değerlendirme için proje özelliklerini ve mekanik modellerini doğrudan https://www.greentouch.com.cn/ adresinden paylaşabilirler . Mühendislik ekibi, karmaşık makineler için üretim planlaması, fabrika denetimleri ve mekanik entegrasyon rehberliği sağlar.
